Lépésről lépésre útmutató a HOWO NX aszfalt elosztó teherautó használatához

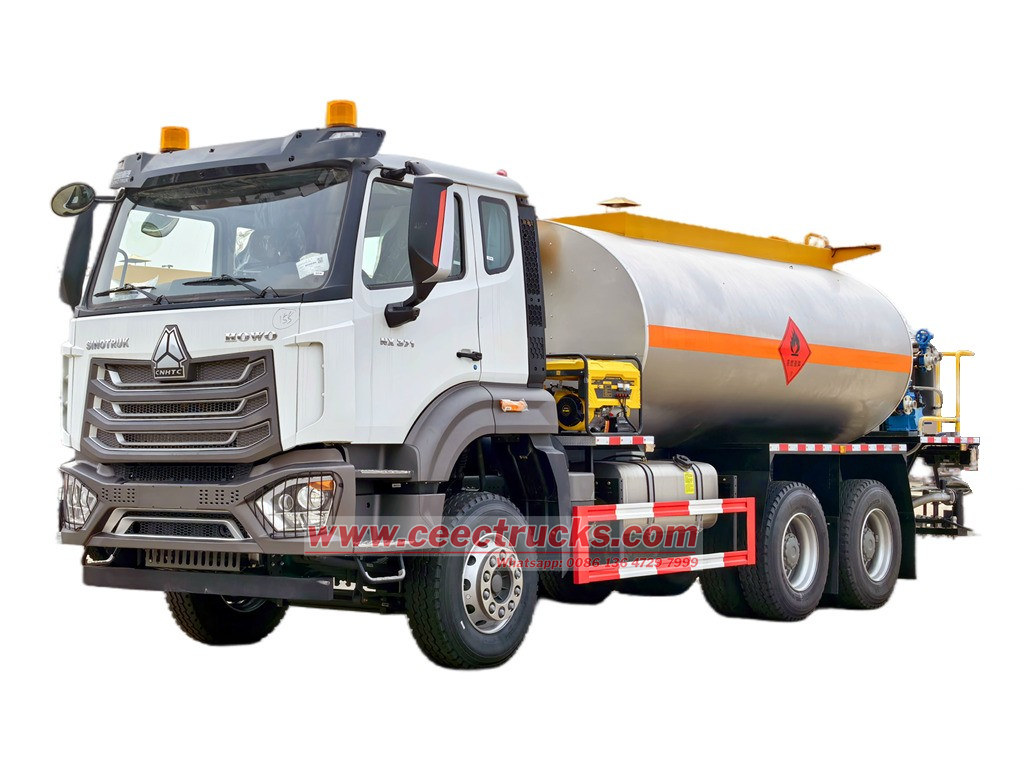

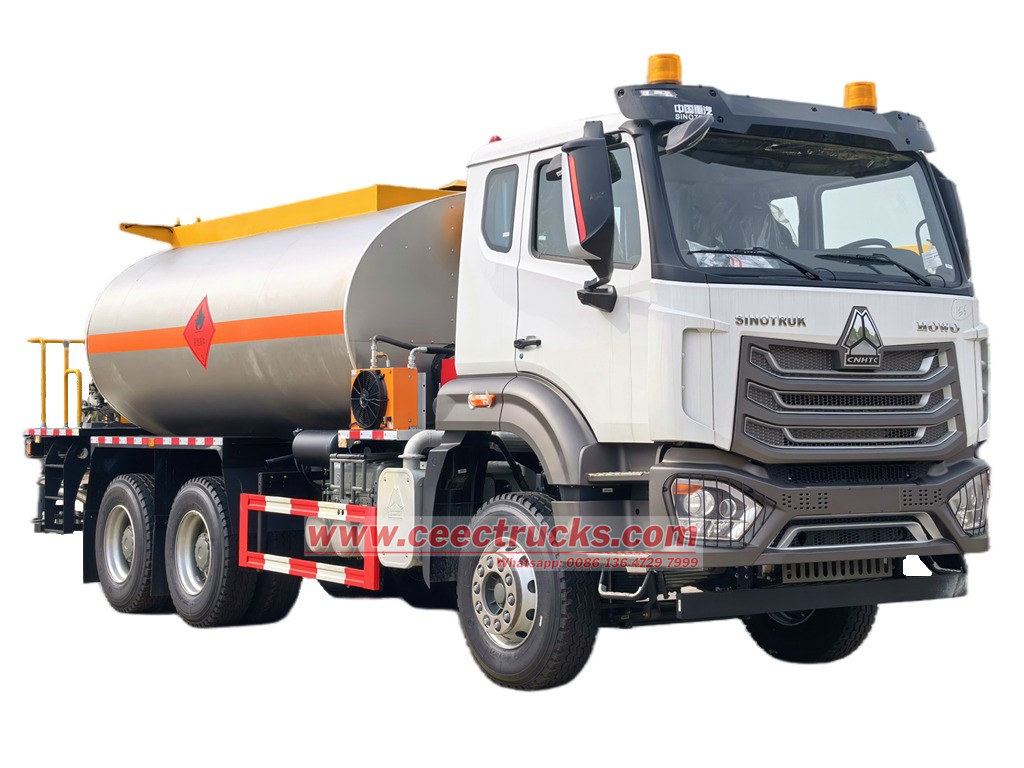

Mi az a HOWO NX 15000L intelligens bitumen elosztó teherautó?

A Sinotruk HOWO NX 6X4 aszfalt elosztó teherautó Afrikába, Nigériába tervezve és exportálva, 3800+1350 mm tengelytávval, Sinotruk WD615.47 dízelmotorral (371 LE) és 9726 cm3 kibocsátással, HW19710 sebességváltóval (10 előre és 2 hátrameneti fokozattal), nagyon alacsony üzemanyag-fogyasztással és kényelmes vezetéssel, 15 köbméteres aszfalttartállyal, RCB38/0.6-80F intelligens aszfaltszivattyúval, Hebei hőolaj-szivattyúval, olasz G20 égővel és Lutian pneumatikus motorral. Módosított aszfaltot, melegen kevert aszfaltot, emulgeált aszfaltot és más aszfaltközeget képes betölteni. A teljes... HOWO NX 6x4 intelligens bitumen elosztó jármű ötvözi a nagy hatékonyságot, az intelligenciát és a tartósságot, így alkalmassá teszi különféle útépítési forgatókönyvekhez, és ideális választás az aszfaltszórási műveletekhez útépítési projektekben.

Név	HOWO NX Bitumen Forgalmazó
Motor	WEICHAI WD615.47 dízelmotor, 371 LE és 9726 cm3
Terjedés	HW19710 kézi sebességváltó
Tengelytávolság	3800+1350 mm
Gumi	12.00R20
Kabin	HOWO NX
Vezetési modell	Balkormányos / Jobbkormányos
Festés	Egyedi festés és logó



Felsőtest	Bitumen tartálykocsi készlet
Kapacitás	15000 liter
Anyag	Nagy szilárdságú szénacél
Bitumen szivattyú	RCB38/0.6-80F, intelligens típus, Áramlási sebesség 38m3/h Nyomás 0,6 MPa
Fűtési rendszer	G20 olasz Riello dízelégő Fűtőteljesítmény 140-200Kcal/h Fűtőolaj 40-25-160
Ellenőrzés	PLC vezérlődoboz a kabinban Hátsó integrált vezérlődoboz

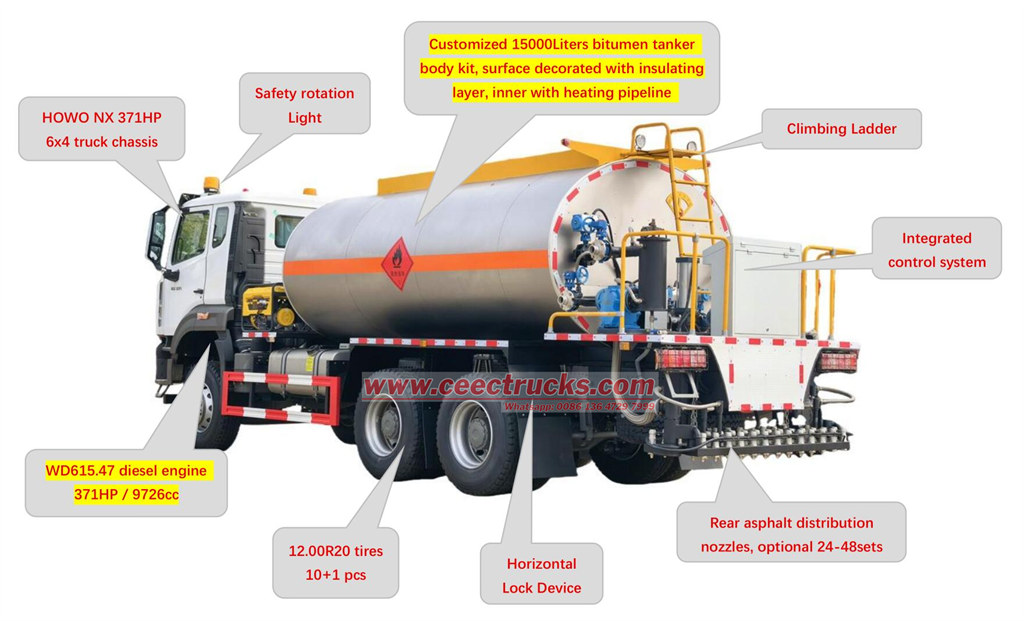

A HOWO NX bitumen elosztó teherautó fő alkatrésze?

→ Német Infineon chip alapú intelligens integrált vezérlőegység;

→ Permetezőgerenda integrált csuklós csatlakozással;

→ Teljes csővezeték-fűtés;

→ Funkcióalapú permetezésindító technológia;

→ Szakaszos permetezés.

•

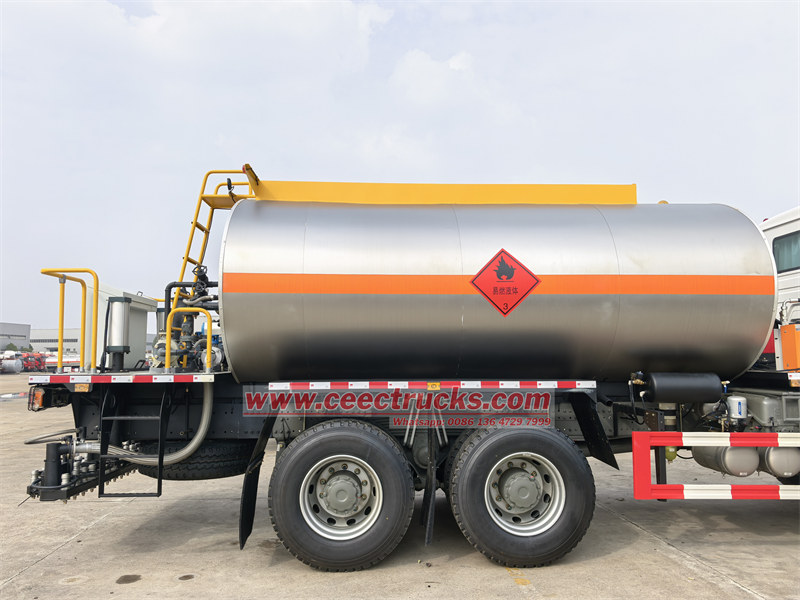

  HOWO aszfalt elosztó tartálykocsi készlet
•

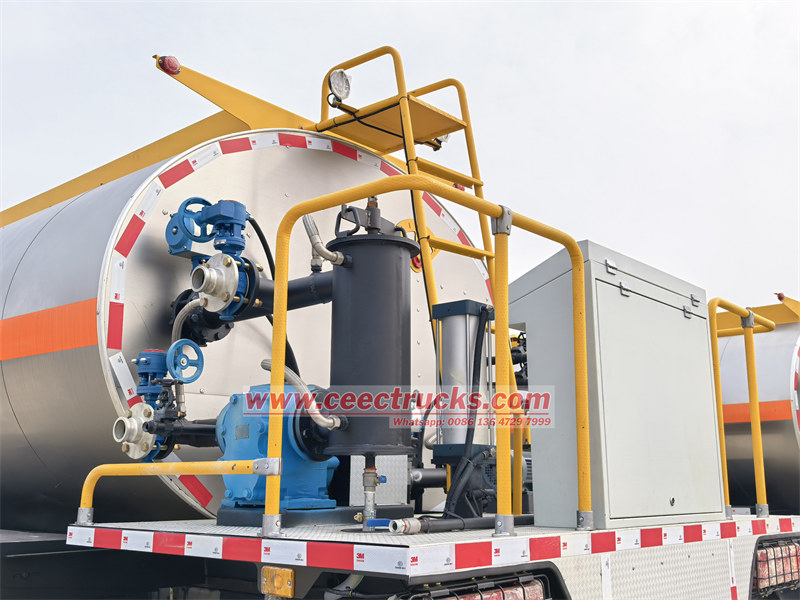

  Hátsó platform a szükséges tartozékokkal
•

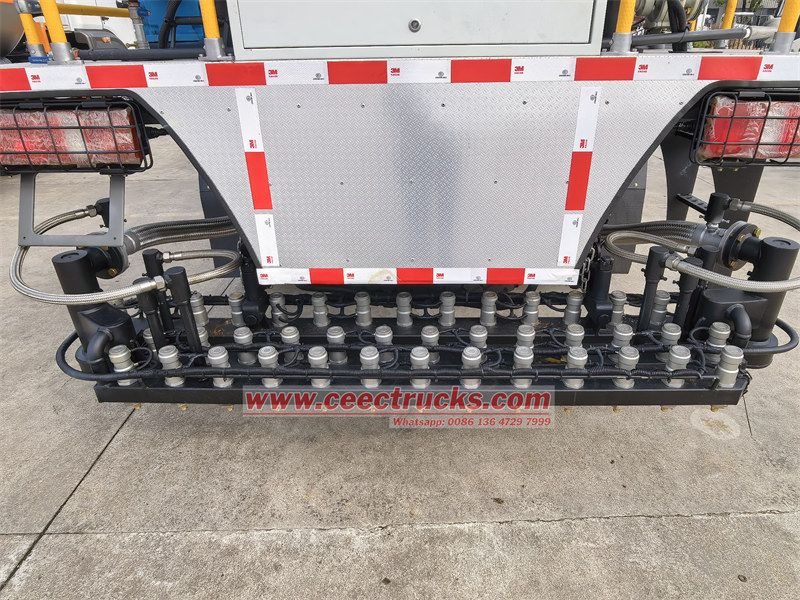

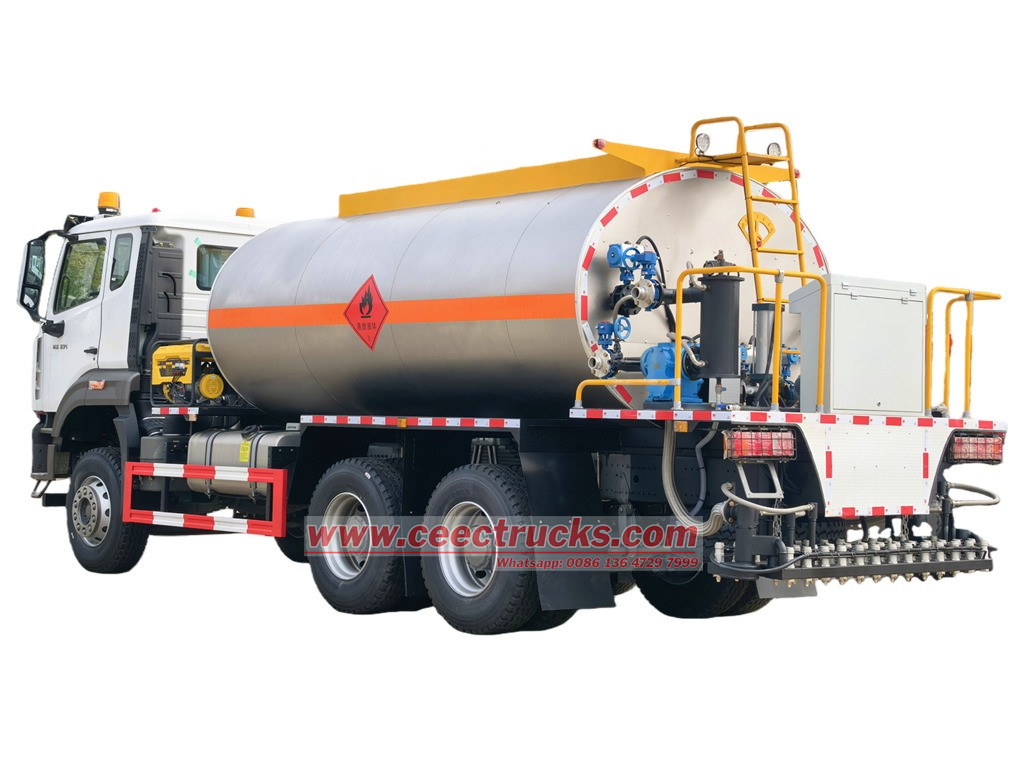

  Bitumenszállító teherautó hátsó permetező fúvókákkal

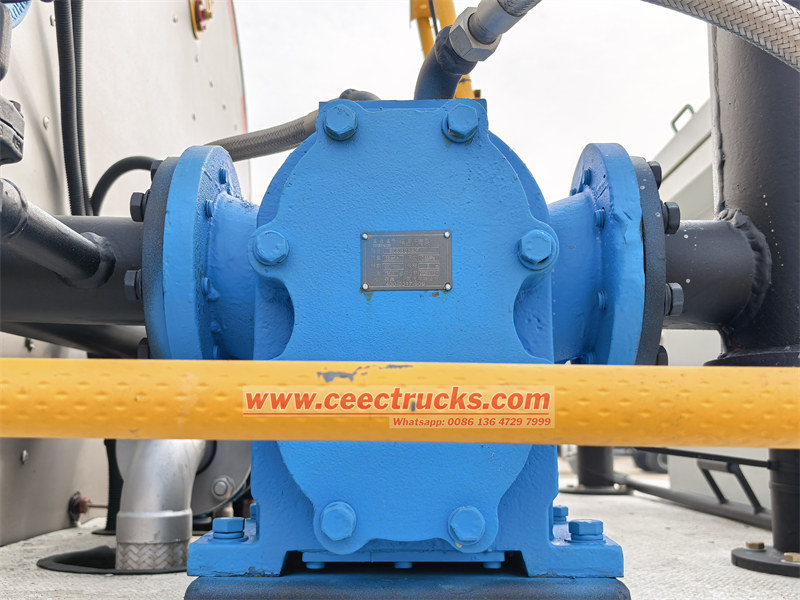

Aszfaltpumpa szerelvény



Modell: RCB38/0.6-80F

Áramlási sebesség: 38m3/h

Nyomás: 0,6 MPa

Forgási sebesség: 960 fordulat/perc

Szívómagasság: 5m

Teljesítmény: 15 kW

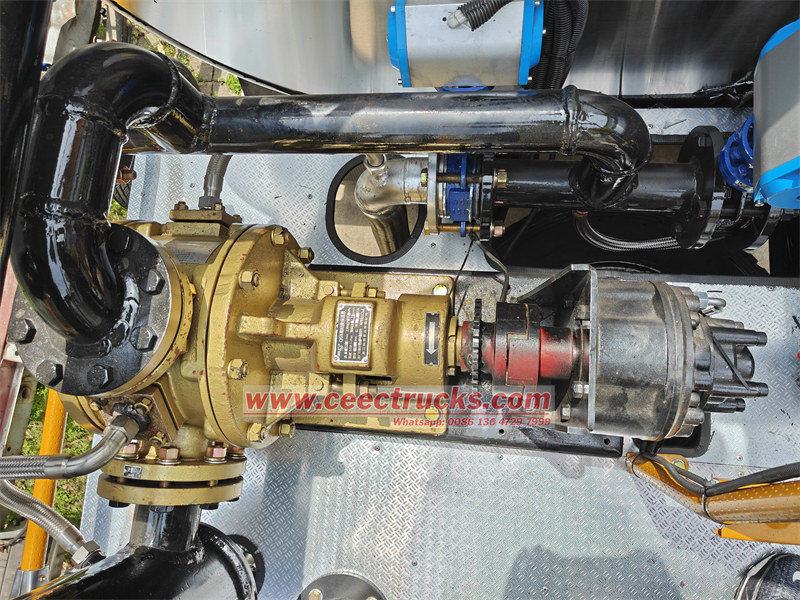

Nagy viszkozitású szigetelő szivattyú



Modell: QGB

Áramlási sebesség: 680L/perc

Üzemi nyomás: 0,8 MPa

Viszkozitás: 0,02-1,3 Pas

Üzemi sebesség: 584 fordulat/perc

Csővezeték átmérője: 80 mm

Teljesítmény: 11 kW



•

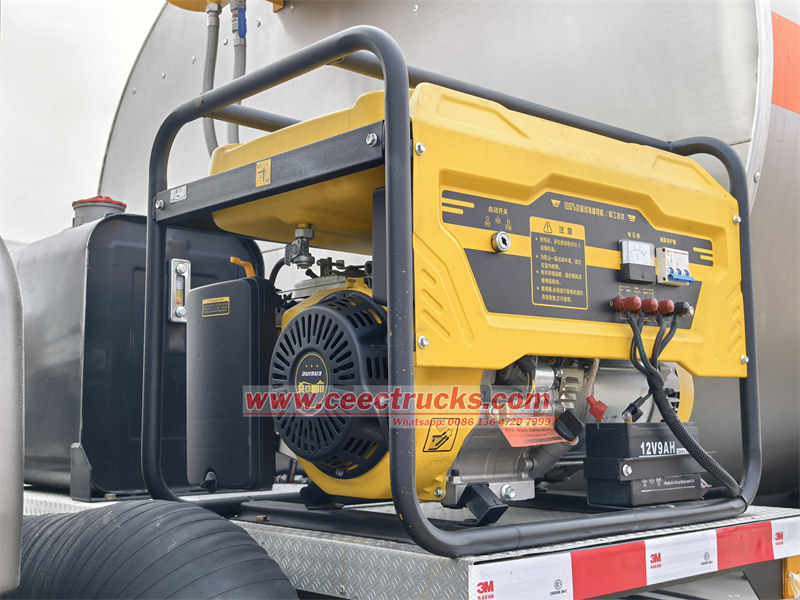

  Generátor szerelvény
•

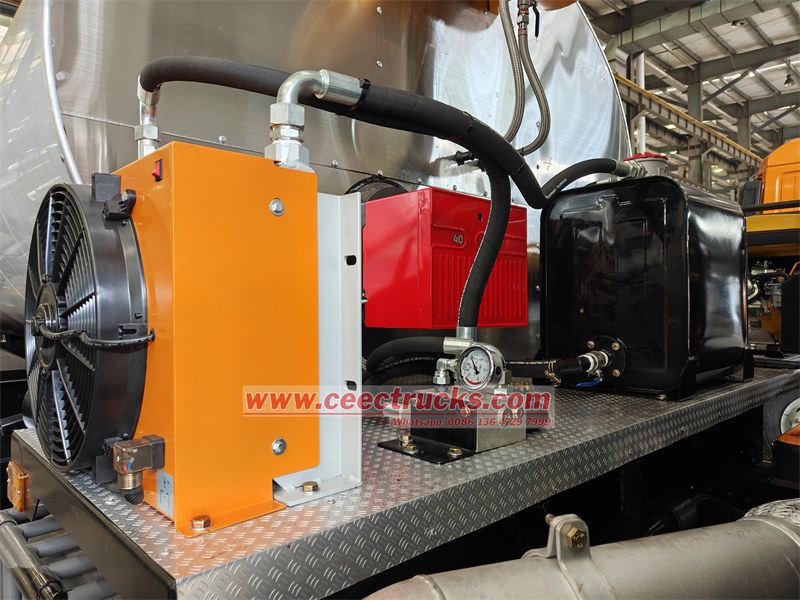

  G20 olasz Riello dízelégő
•

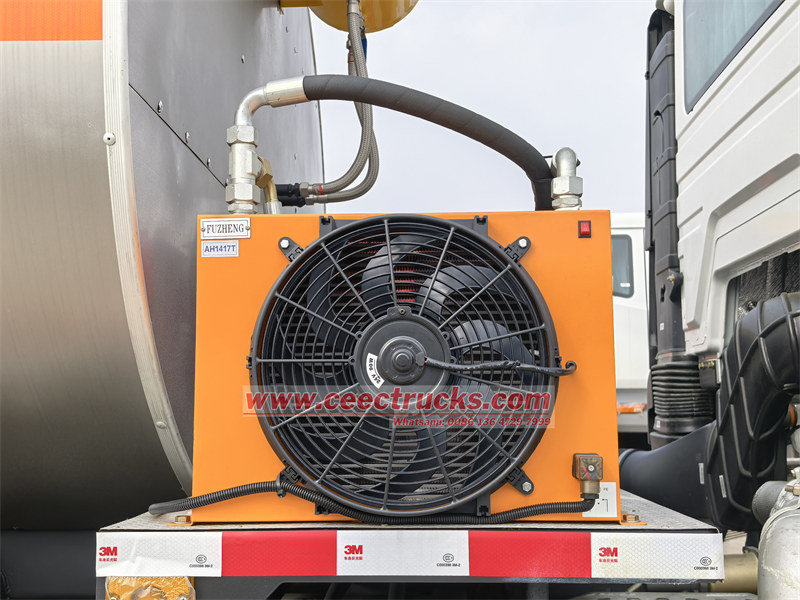

  Radiátor szerelvény





Az aszfaltszállító tartálykocsit a HOWO 6x4 NX teherautó alvázára tervezték és építették, amely belső tartálykocsiból, szigetelőanyagokból, burkolatból, terelőlemezből, égéstérből, tartályon belüli aszfaltcsövekből, fűtőegységből, égőből, olajszűrőből, térfogatmérőből és intelligens vezérlődobozból áll. Az alábbiakban a bitumen elosztó tartálykocsi rendszer és csővezetékeinek műszaki rajza látható:

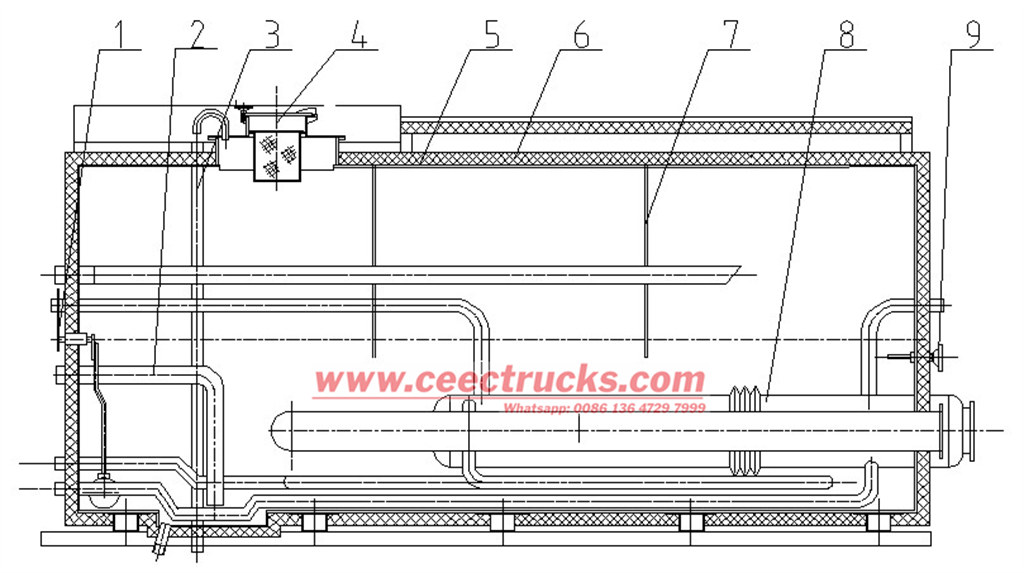

Aszfaltszállító tartálykocsi szerelvény

1 térfogatmérő,

2 Olajszívó cső,

3 Túlfolyócső,

4 Olajszűrő,

5 Belső tartály,

6 Hőszigetelő anyagok,

7. Terelőlemez,

8 Égéstér,

9 Hőmérő

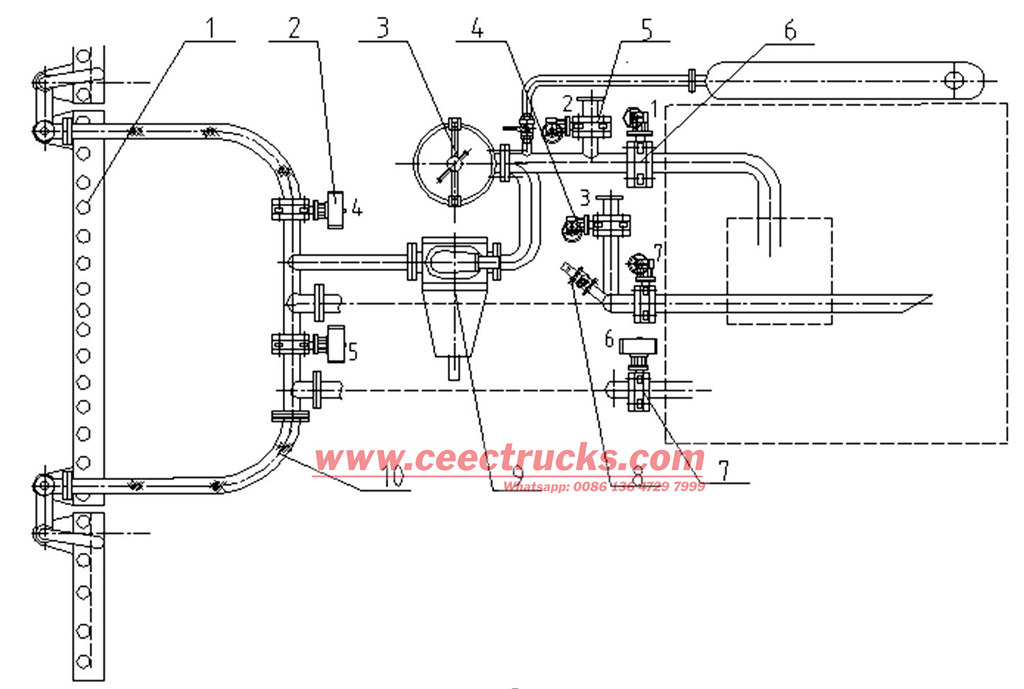

Aszfaltszivattyú és csővezeték-rendszer



1 Hengeres fúvóka szerelvény, 2 Olajkivezető szelepek, 3 Szűrő, 4 Átvezető szelep, 5 Önszívó szelep, 6 Olajbevezető szelep, 7 Pneumatikus olajvisszatérő szelep, 8 Kézi szórórúd szelep, 9 Aszfaltpumpa, 10 Rozsdamentes acél tömlő

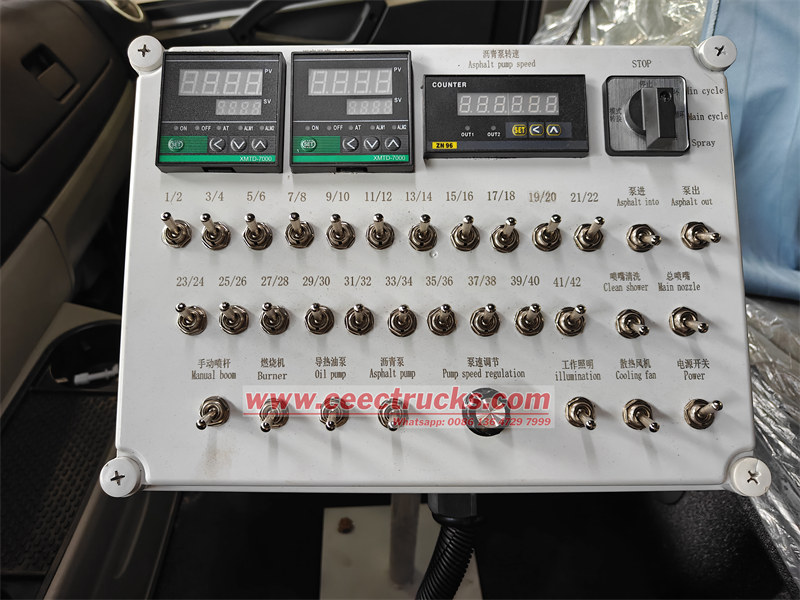

A fülkébe integrált vezérlődoboz a fúvókák külön működtetéséhez

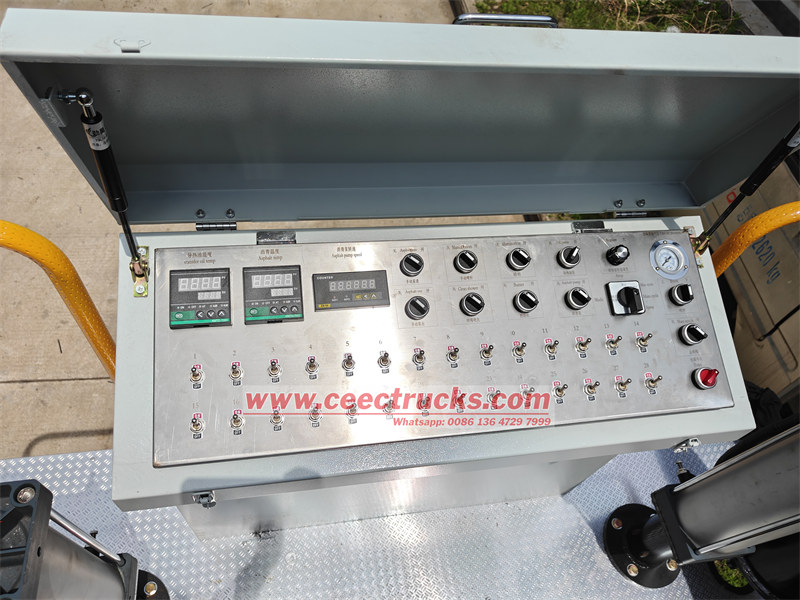

Hátulra szerelt, integrált vezérlődoboz a platformon a biztonságos használat érdekében
