Megbízható teherautóra szerelhető daruk: Alkatrészek és precíziós kivitelezés

Sok teherautóra szerelhető daru vásárló csak a tonnatartalmat és az árat hasonlítja össze, mégis gyakran figyelmen kívül hagy egy kritikus tényezőt. Egy daru több ezer fontnyi nehéz terhet emel; minden emelési, teleszkópos és forgatási művelet próbára teszi az általános pontosságot és a gyártási szakértelmet.

Ha a szerkezeti elemek megmunkálási eltéréseket mutatnak, a hegesztési szilárdság nem megfelelő, vagy a hidraulikus szerelvények minősége jelentősen eltér, akkor kisebb problémák, például a toldat teleszkópos beszorulása és a terhelés eltolódása léphet fel. Ami még rosszabb, szerkezeti deformáció és alkatrész repedés léphet fel, ami súlyos biztonsági kockázatot jelent.

Egy megbízható daru soha nem acéllemezek és alkatrészek egyszerű összeszerelése. Szigorú szabványok alapján készül a teljes gyártási láncban: lemezvágás, hajlítás és megmunkálás, robothegesztés, hidraulikus rendszer kiválasztása és felületbevonatolás.

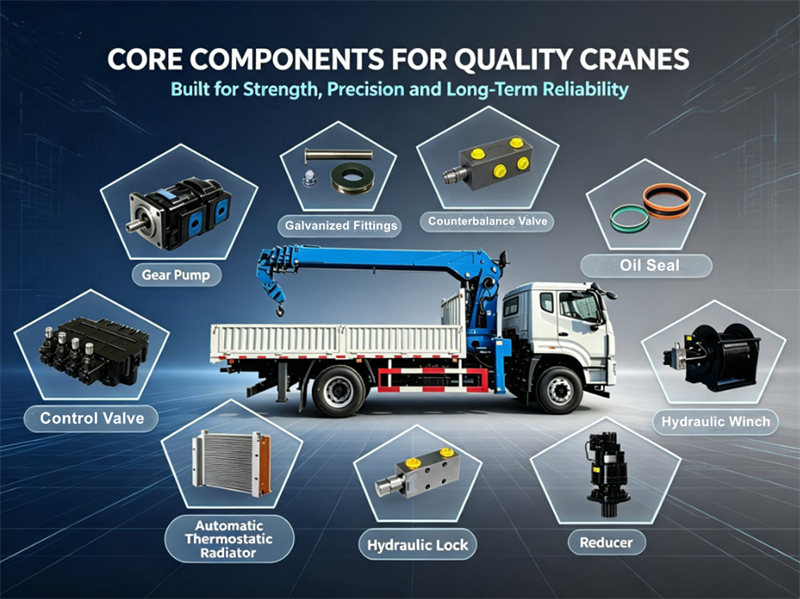

⚙ Magdaru alkatrészek beszerzése:

▣ Fogaskerék-szivattyú:

Ismert kínai márkák hidraulikus fogaskerék-szivattyúit használjuk. Ez a dupla öntöttvas fogaskerék-szivattyú oldalsó lemezes konstrukcióval, saját fejlesztésű lebegő axiális hézagkiegyenlítővel és radiális kiegyensúlyozási technológiával, valamint DU önkenő perselyekkel rendelkezik. Nagy térfogati hatásfokot, magas üzemi nyomást, erős rezgésállóságot, kiváló magas hőmérséklettűrést és hosszabb élettartamot biztosít.

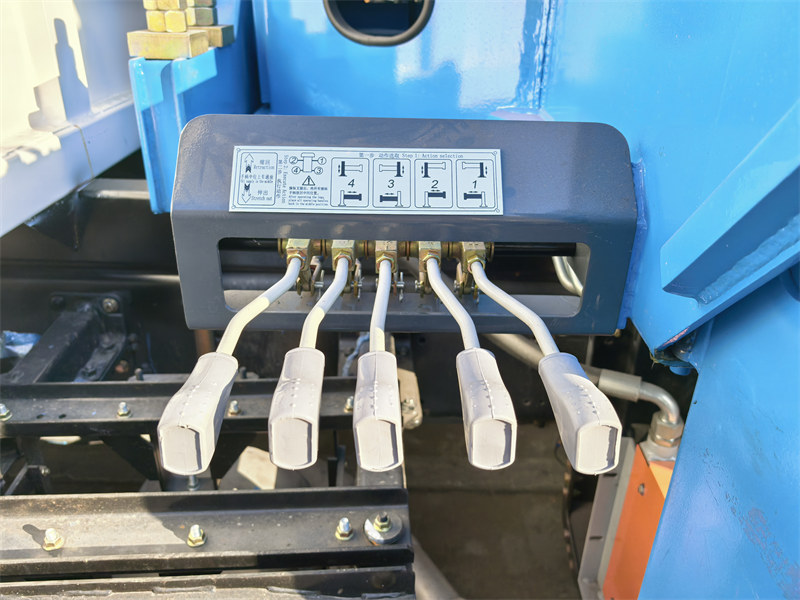

▣ Szabályozó szelep:

Egy jó hírű kínai gyártó szállítja, amely mozgásvezérlőkre, hajtásvezérlőkre, hidraulikus alkatrészekre, valamint fémanyag-kutatásra és -alkalmazásra specializálódott. Hosszan tartó üzem során is precíz mozgásvezérlést és stabil, megbízható daruteljesítményt biztosít, és dinamikusan állítja a teljesítményt a terhelési igényeknek megfelelően.

▣ Hidraulikus zár:

Kína egyik vezető hidraulikus alkatrész- és gépgyártójától származik. A beszállító olyan nagy hazai vállalatok, mint az XCMG és a Lovol, stratégiai beszállítója, ISO9001, ISO14001, OHSAS18001 és EU CE tanúsítványokkal rendelkezik, így komplett hidraulikus energiaellátó rendszereket kínál.

▣ Hidraulikus csörlő:

1.A dob hegesztett konstrukciót alkalmaz, amely nagy szilárdságot és rugalmas alkalmazkodóképességet biztosít a különféle ügyféligényekhez.

2.A fékrugók importált német tárcsarugókat használnak, fejlett gyártási eljárásokkal.

3. A hőkezelés ausztemperinget (bainites edzést) alkalmaz az egyenletes mikroszerkezet és az állandó teljesítmény érdekében. A rugók nagy szilárdságúak, jó szívósságúak és kiemelkedő repedésállósággal rendelkeznek; a belső bainites szerkezet hosszabb élettartamot biztosít. A precíziós kivágóberendezés kiváló méretpontosságot és termékminőséget biztosít.

4. A fogaskerekek 20CrMnTi acélból készülnek, amelyet karbonitrides edzéssel kezeltek a nagy szilárdság és jó szívósság érdekében. A hidraulikus fékek tömítéseit a Hansheng szállítja, biztosítva a megbízható teljesítményt és a hosszú élettartamot. NGB bolygóműves reduktorral van felszerelve, amely egyenlő terheléselosztást és nagy teherbírást biztosít.

▣ Horganyzott szerelvények:

A daru kiegészítő szerelvényeit horganyzott alkatrészekre fejlesztjük, ami jelentősen javítja a korrózió- és rozsdaállóságot, valamint meghosszabbítja az alkatrészek élettartamát. A horganyzott felületek egyenletes, fényes és tiszta kidolgozást biztosítanak rozsdafoltok vagy csöpögő foltok nélkül, javítva a daru általános megjelenését.

▣ Importált olajtömítések:

A hengerek fejlett tömítési technológiát és az Egyesült Királyságból importált nagy teljesítményű Hallite olajtömítéseket alkalmaznak, amelyek kiváló tömítőhatást, stabil működést és hosszú élettartamot biztosítanak.

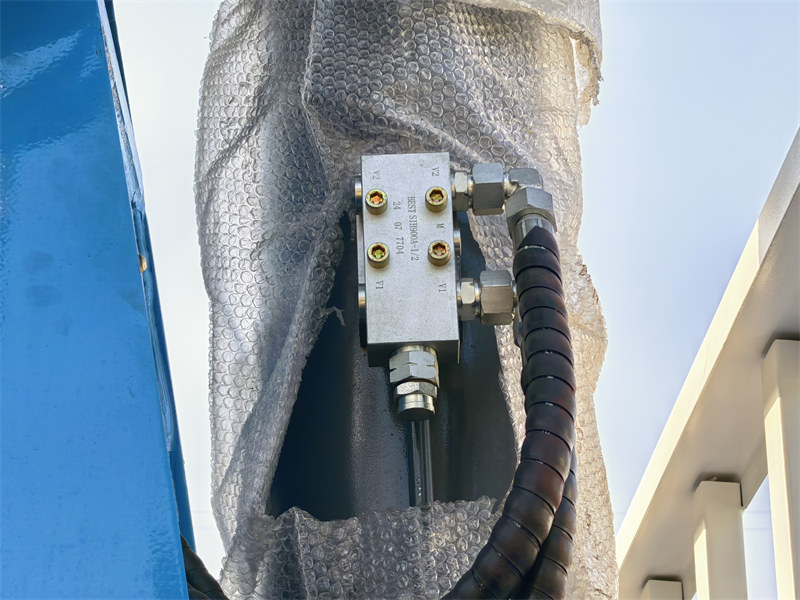

▣ Ellensúlyozó szelep:

Hatékony mikroszivárgás-zárást biztosít nehéz teher gémtartás és függesztett rakományemelés közben. Megakadályozza a fő- és másodlagos gém lassú süllyedését és nem szándékos elmozdulását. A gém simán emelkedik és süllyed, rángatás vagy remegés nélkül, alacsony a belső szivárgás, az olajszivárgás és a szekunder mozgási sebesség kockázata.

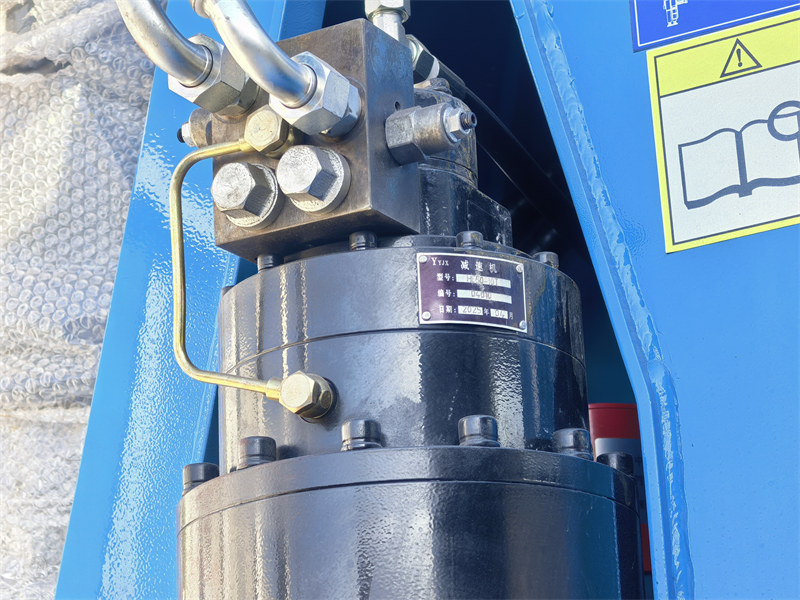

▣ Reduktor:

1. A gyűrűs fogaskerékházakat és a bolygókerekes hordozókat precíziós kovácsolással gyártják a sűrű mikroszerkezet és a nagy szilárdság érdekében.

2. A fékrugók importált tárcsarugókat is használnak.

3. A fogaskerekek 20CrMnTi acélból készülnek, karbonitrides edzéssel kezelve a nagy szilárdság és a jó szívósság érdekében. A hidraulikus féktömítések a Hansheng termékei, megbízható teljesítménnyel és hosszú élettartammal.

4. Az NGB bolygóredukciót egyenlő terheléselosztással alkalmazzák a nagy teherbírás elérése érdekében.

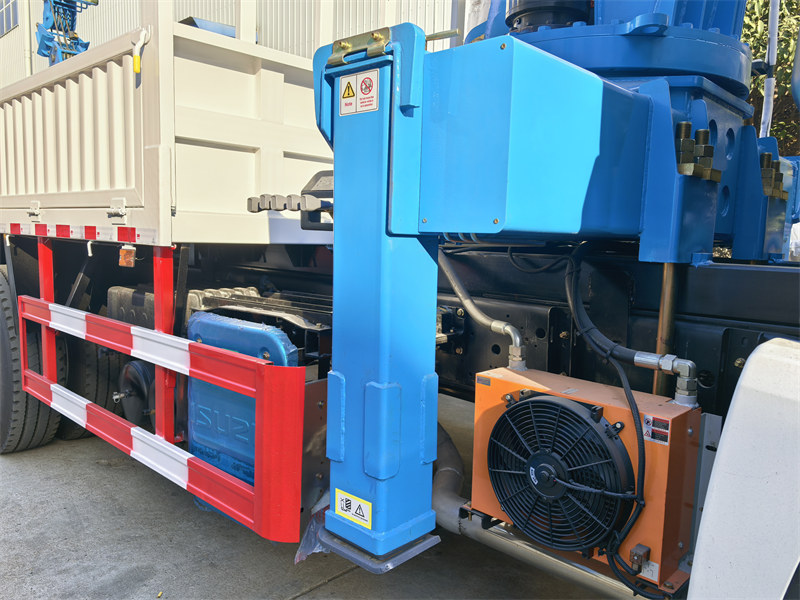

▣ Automatikus termosztatikus radiátor:

1. Nagy keresztmetszetű, automatikus termosztatikus radiátor automatikus hőmérséklet-szabályozással, így nincs szükség gyakori kézi kapcsolgatásra.

2. A bordázott, nagy hatékonyságú hőcserélő szerkezet biztosítja a hidraulikaolaj megfelelő hőelvezetését, és megakadályozza a hidraulikafolyadék termikus oxidációját és romlását.

3. Meghosszabbítja az olajcsere-intervallumot, elkerüli az olyan meghibásodásokat, mint a tömítés öregedése, a hidraulikus szelep beragadása és a túlzott olajhőmérséklet okozta szivattyú/motor kopása, valamint javítja a teljes berendezés élettartamát és üzembiztonságát.

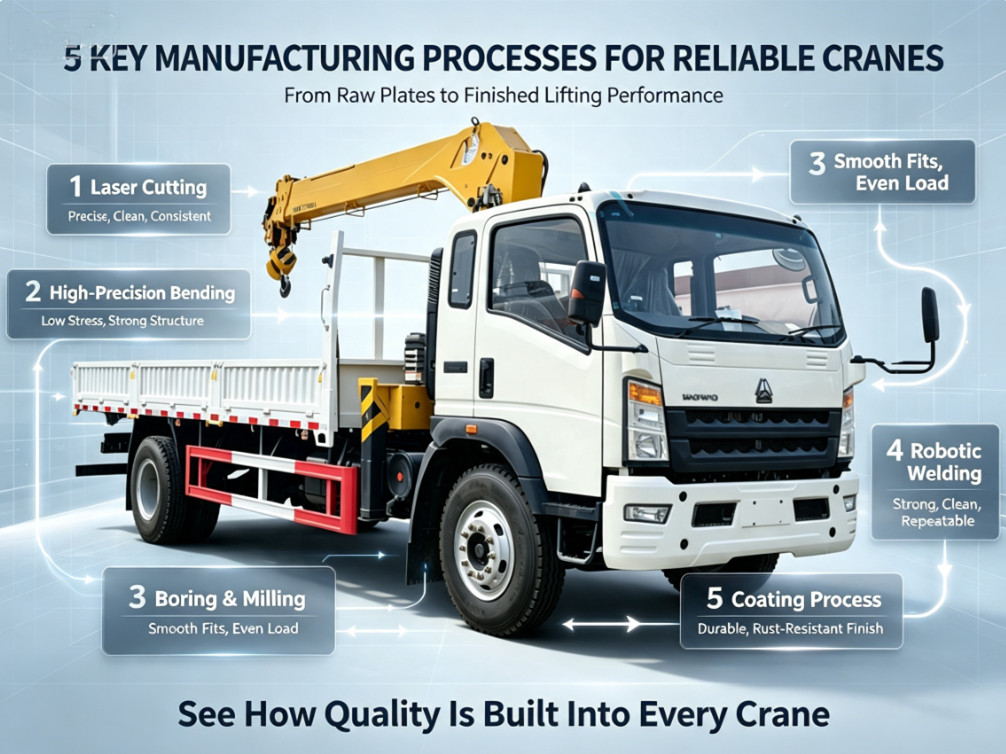

⚙Öt kritikus gyártási folyamat prémium teherautóra szerelhető daruk esetében：

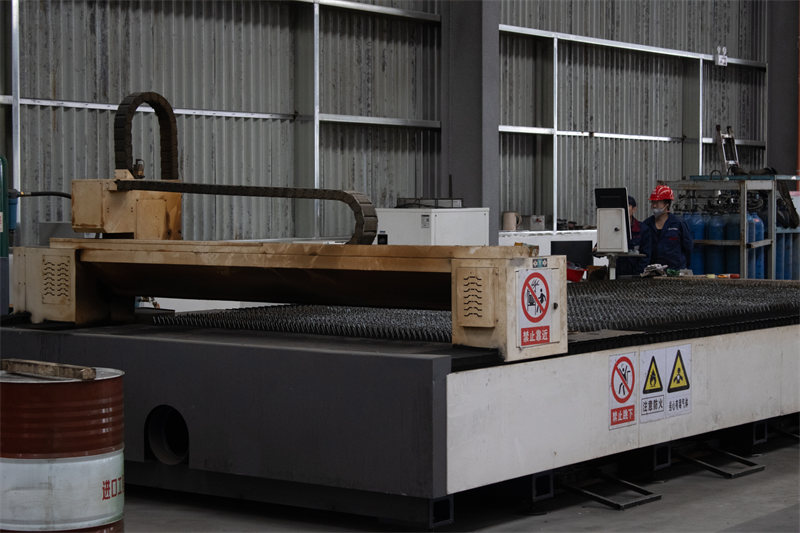

▣ Lézervágás：

♦ Lefedi a teherautóra szerelt daruk összes vékony és közepesen vastag lemezalkatrészét.

♦ Egyetlen gép több alkalmazást is kezel, és kiküszöböli a másodlagos megmunkálást.

♦ Komplex, speciális formákat, kis kerek lyukakat, éles sarkokat, üreges mintákat és bonyolult ívelt profilokat dolgoz fel.

♦ A vágott élek függőlegesek és simák, salak- és sorjamentesek. A lemezek torzulásmentesek maradnak; a vékony lemezek, vékony rozsdamentes acél és alumínium panelek vágás után laposak maradnak, vetemedés vagy csavarodás nélkül.

♦ A vágott lemezélek ellenállnak az elszíneződésnek és a rozsdásodásnak.

♦ A tiszta, lézerrel vágott keresztmetszetek minimalizálják az oxidációt, megkönnyítve a későbbi festési, hajlítási és hegesztési műveleteket.

♦ Kiváló méretkonzisztencia: több száz vagy ezer tömeggyártott alkatrész rendelkezik azonos méretekkel és kontúrokkal emberi hiba nélkül.

♦ Tökéletesen illeszkedik robothegesztéshez és szabványosított összeszerelő sorokhoz, zárt hurkú precíziós rendszert alkotva.

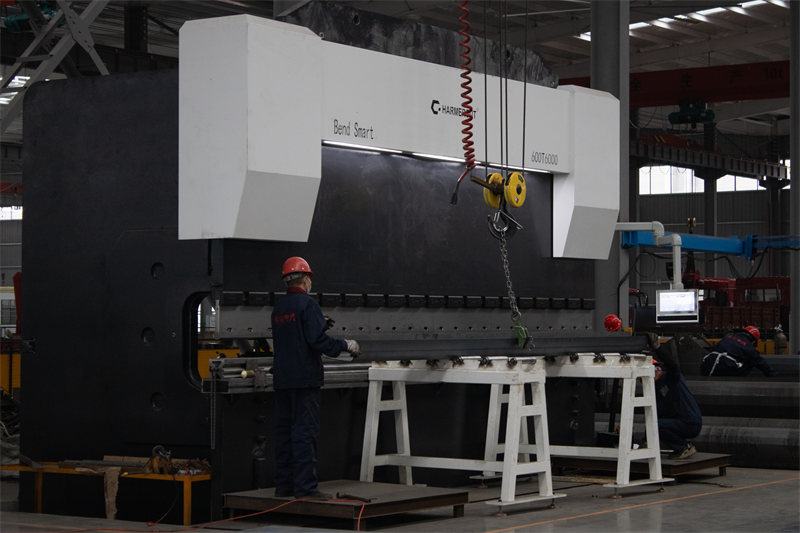

▣ Nagy pontosságú hajlítás：

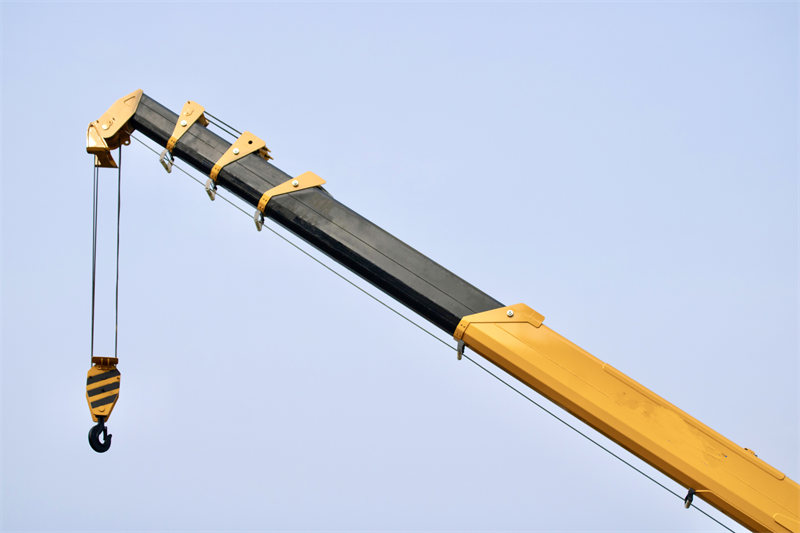

♦ A nagy pontosságú hajlítás alacsony maradékfeszültségű síkpaneleket eredményez, javítja a szerkezeti szilárdságot, és megakadályozza a tehergépkocsira szerelt daruk teherhordó gémalkatrészeinek deformációját és repedését.

♦ A gémcső tűrése ±1 mm-en belül szabályozható, ami minimális hézagot eredményez a simább teleszkópos mozgás és a kisebb rázkódás vagy beragadás érdekében.

♦ A gémcsövek nagy pontossága lehetővé teszi a tervezési tűrések hatékony csökkentését a berendezésfejlesztéseknek köszönhetően.

♦ Az egyes gémszakaszok tűrése 4 mm-rel csökkenthető a hagyományos megmunkáláshoz képest, ami sokkal simább gémkinyújtást és -visszahúzást tesz lehetővé.

♦ A gém szakaszai közötti szorosabb illeszkedés erősebb összekapcsoló erőt hoz létre teheremelés közben. Optimalizálja a koaxialitást, a szimmetriát és a síkfelületet; a hajlított felületek egyenesek és tiszták, nagyobb koncentricitással a fúrás után.

♦ Elkerüli az eltolt csaptengelyeket és furatokat, az egyenetlen feszültségeloszlást és a referenciapont-eltérés által okozott idő előtti repedéseket.

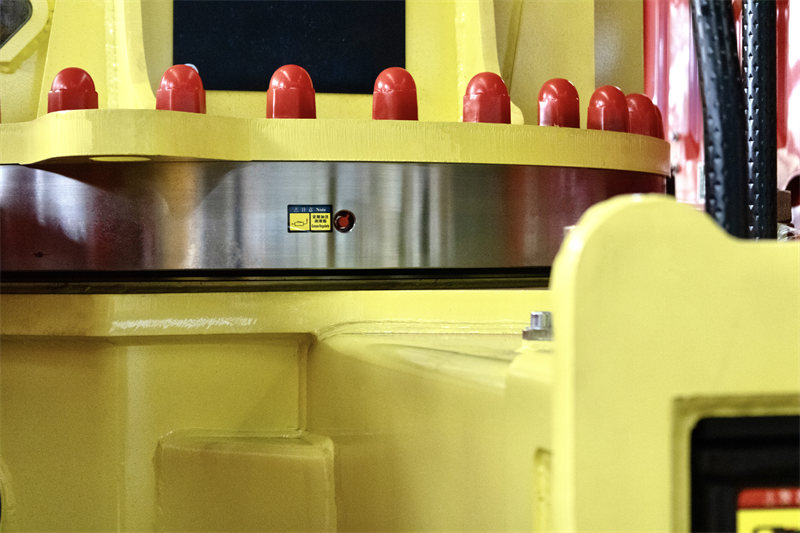

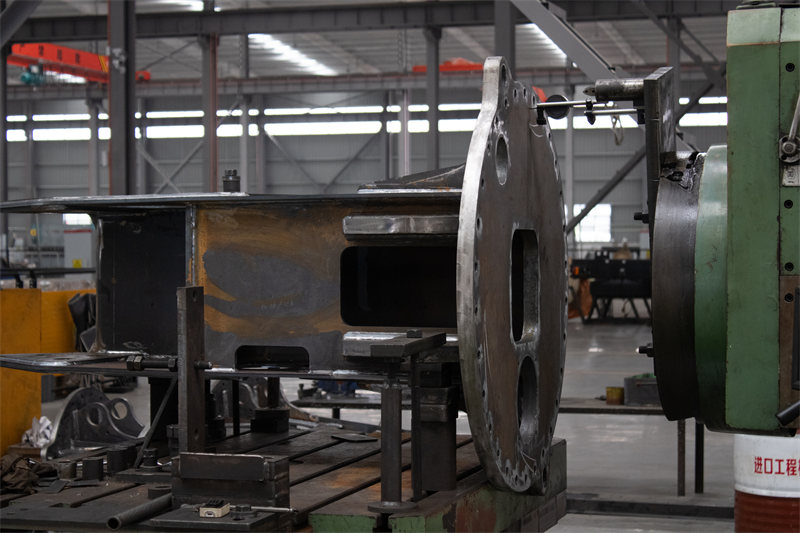

▣ Fúrás és marás：

Fúrás: Kör alakú furatok megmunkálására szolgál, biztosítva a precíz nyílást, a kiváló kerekdedséget, a pontos koncentrikusságot és a sima furatfalakat.

Marás: Egyenletessé és polírozottá teszi a munkadarabok felületét a kiemelkedő síkfelület biztosítása érdekében.

♦ A munkafelületek minimális magasságkülönbséget és magas koncentrikusságot mutatnak.

♦ A lyukak pontosan méretezettek, jó kerekdedséggel és ellipszis torzulás nélkül.

♦ A furatok felületre való merőlegességét és a furattávolságot szigorúan szabályozzák a tömör, varratmentes összeszerelés érdekében.

♦ A csapágyak, tengelyek, csapszegek és karimák simán illeszkednek, lötyögés nélkül; a forgás egyenletes, excentricitás és rendellenes kopás mentes.

♦ Az egyenletes erőeloszlás szoros érintkezést hoz létre az illeszkedő felületek között, megakadályozva a kilazulást és a repedést.

♦ Az összes munkadarab egységes méretei támogatják az alkatrészek cserélhetőségét.

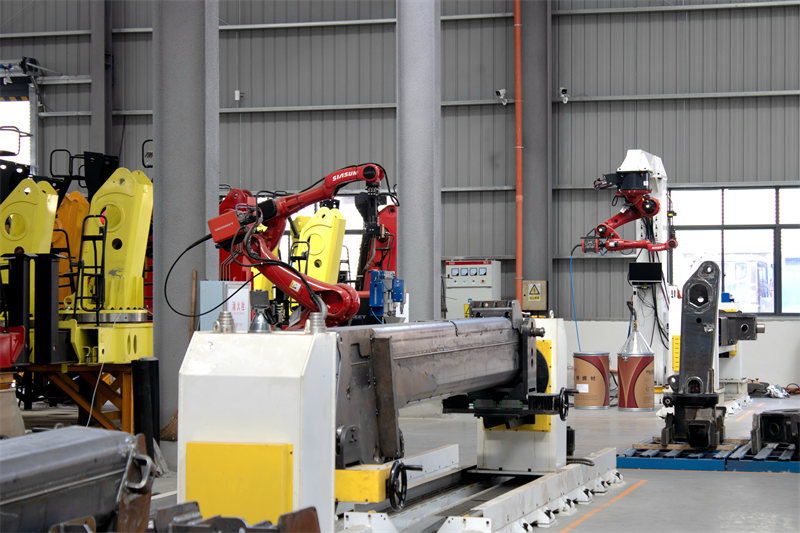

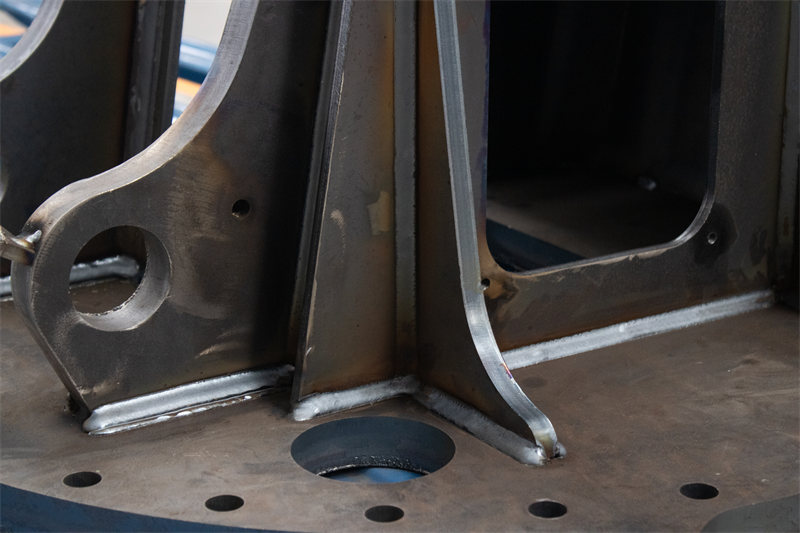

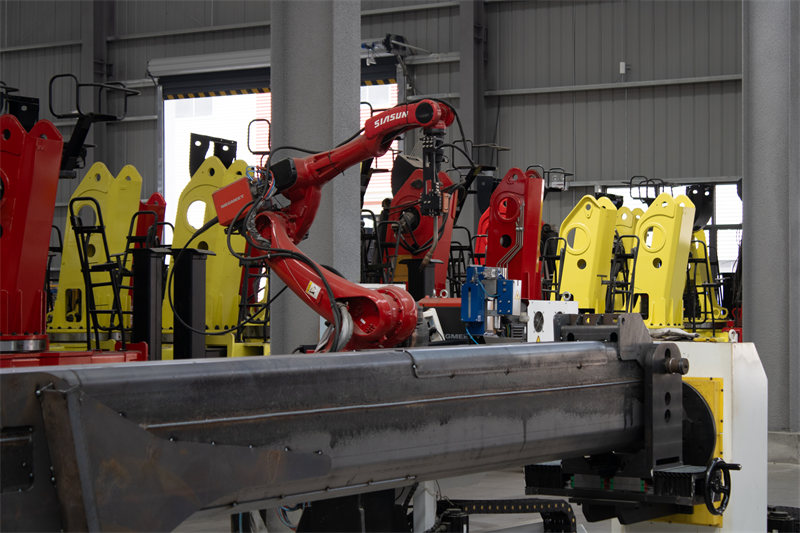

▣ Robothegesztés：

♦ Egyenletes, esztétikus hegesztés. Az állandó robotmozgási út biztosítja az egyenletes hegesztési szélességet és a szabályos hegesztési hullámokat.

♦ Nincs átfedés, alávágás vagy hegesztési fröccsenés. A tiszta megjelenés érdekében nincs szükség alapos hegesztés utáni csiszolásra és salakfelaprításra.

♦ Az egyenletes hegesztési pontok megakadályozzák a gyűrődést és a deformációt. A stabil hőbevitel egyenletes melegedést hoz létre, így a munkadarabok ritkán deformálódnak vagy törnek össze.

♦ A hosszú és körhegesztések kiváló felületet biztosítanak folyamatos, résmentes varratokkal és sima illesztési átmenetekkel.

♦ Az egyenletes védőgázbevonat csökkenti a belső hibákat, növeli a szakítószilárdságot és a kifáradási ellenállást.

♦ A szabályozható hőbevitel és a fix hegesztési ritmus egyenletes belső feszültségeloszlást biztosít, ellenáll a hegesztési repedéseknek a későbbi hajlítási, terhelési és rezgési körülmények között.

▣ Darubevonási eljárás：

♦ Sörétezés

A sörétszórás eltávolítja a revét és a szennyeződéseket a munkadarab felületéről a megjelenés javítása érdekében. Az acél sörétszórás texturált felületet hoz létre a porbevonat tapadásának fokozása érdekében. Előnyök: Hatékonyan enyhíti a hegesztési feszültséget, csökkenti a kifáradásos törés kockázatát és meghosszabbítja az alkatrész élettartamát.

♦ Zsírtalanítási és mosási folyamat

Folyamatábra: Elő zsírtalanítás → Zsírtalanítás → Előöblítés → Öblítés → Légbefúvás → Szárítás → Kényszerhűtés

Zsírtalanítás: Eltávolítja a zsír- és olajszennyeződéseket a munkadarab felületéről.

Mosás: 40°C feletti meleg vízzel távolítsa el a munkadarabokról a zsírt és a foltokat.

Mosás után 360°-os holtszögmentes légbefúvást alkalmaznak, majd 120°C-on szárítják, és kényszerhűtésnek vetik alá, hogy a munkadarab hőmérsékletét körülbelül 50°C-ra csökkentsék.

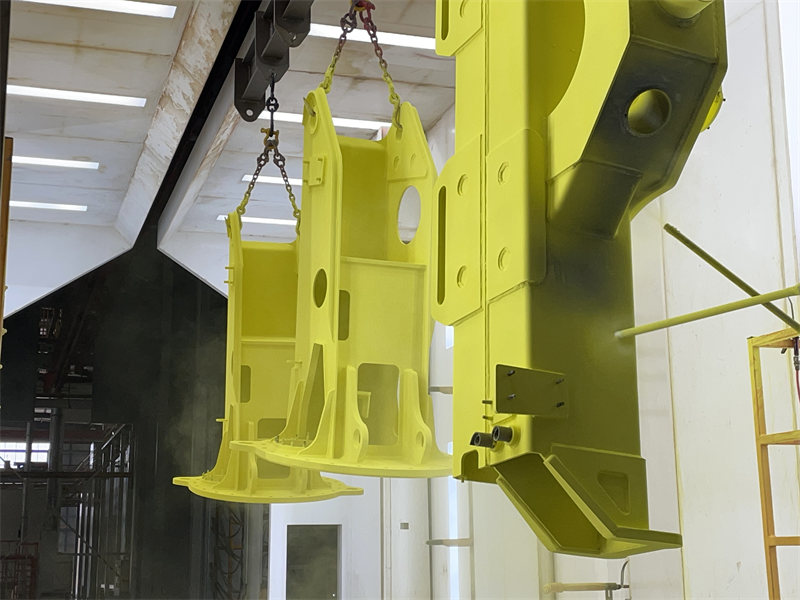

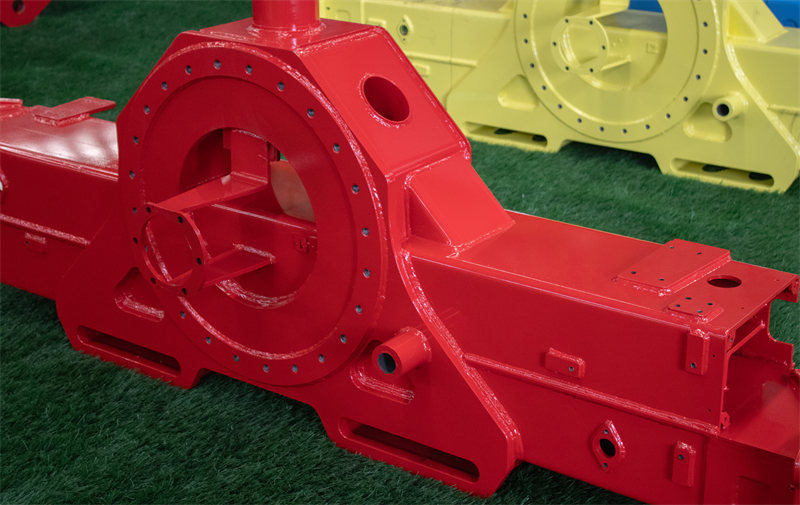

♦ Porbevonat

A munkadarabokat lézerszkennelő állomásokra szállítják kontúrszkennelés céljából, majd a porfestő fülkébe helyezik. A többtengelyes összeköttetésű technológia alkalmazásával a fülkében található több mint 60 importált szórópisztoly egyenletes bevonatréteget képez a munkadarab minden felületén, holtterek nélkül.

♦ Pácolás és sütés

A munkadarabokat a végső sütőállomásra szállítják. Az importált infravörös fűtőberendezés (IfraSol) lehetővé teszi az egyenletes melegítést a felülettől a magig a por gyors megolvasztása érdekében. A sütő kétlépcsős sütési folyamatot alkalmaz: előmelegítés 120°C-on és fő melegítés 240°C-on 15-20 percig, lehetővé téve a por megolvadását, elegyengetését és kikeményedését a tökéletes felületminőség elérése érdekében.
