HOWO Sinotruk habos tűzoltóautó Szerkezeti elv

Professzionális, Sinotruk könnyű teherautó alvázzal felszerelt habosító tűzoltóautóként a városi tűzoltás, az ipari és bányászati ​​vállalatok, a petrolkémiai ipar és más helyszínek alapvető mentőfelszerelésévé vált, köszönhetően a kifinomult gyártási folyamatnak, a fejlett alapvető technológiának, a tudományos szerkezeti kialakításnak és az átfogó gyakorlati előnyöknek. A teljesítménytől és a tűzoltási hatékonyságtól a könnyű kezelhetőségig, ennek a Howo könnyű tűzoltó habosító autónak minden műszaki paraméterét szigorúan finomították, hogy teljes mértékben megfeleljen a tényleges tűzoltási műveletek igényeinek, egyensúlyt teremtve a professzionalizmus és a megbízhatóság között.

⇒ Főbb előnyök:

1. YC4E140-33 motorral felszerelt, akár 105 kW névleges teljesítményű, erős és stabil teljesítményt nyújt.

2. CB10/40 légköri nyomású tűzoltószivattyúval felszerelt, névleges áramlási sebesség 40L/s, névleges nyomás 1,0 MPa, maximális szívási mélység 7 m, bemelegítési idő ≤35 s.

3. Vízsugár hatótávolsága ≥60 m, habsugár hatótávolsága ≥48 m, 360° vízszintes forgás és -35°～70°-os függőleges forgatás, amely lehetővé teszi a nagy távolságú, holtszög nélküli tűzoltási lefedettséget.

4. A PH64 gyűrűs pumpás habadagolóval felszerelve a keverési arány rugalmasan állítható 3% és 6% között, a maximális keverési áramlási sebesség pedig 64 l/s.

5. Gyorsan képes sűrű habréteget képezni, amely többféle mechanizmuson keresztül – lefedés, hűtés és fojtás – elfojtja a tüzet, hatékonyan izolálva az oxigént.

6. További műszerek és kapcsolók vannak beépítve a vezérlőpanelbe, a nyomásmérők, vákuummérők és folyadékszint kijelzők jól láthatóak, megkönnyítve a precíz működést.

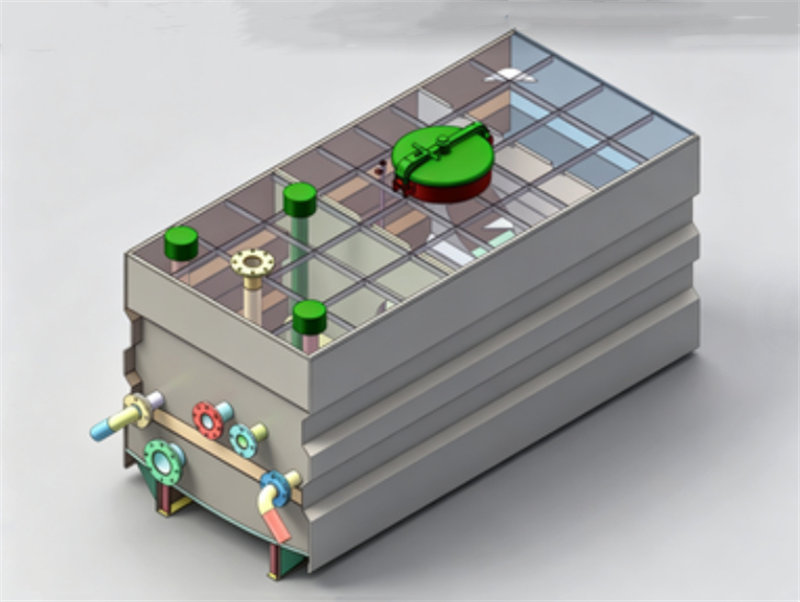

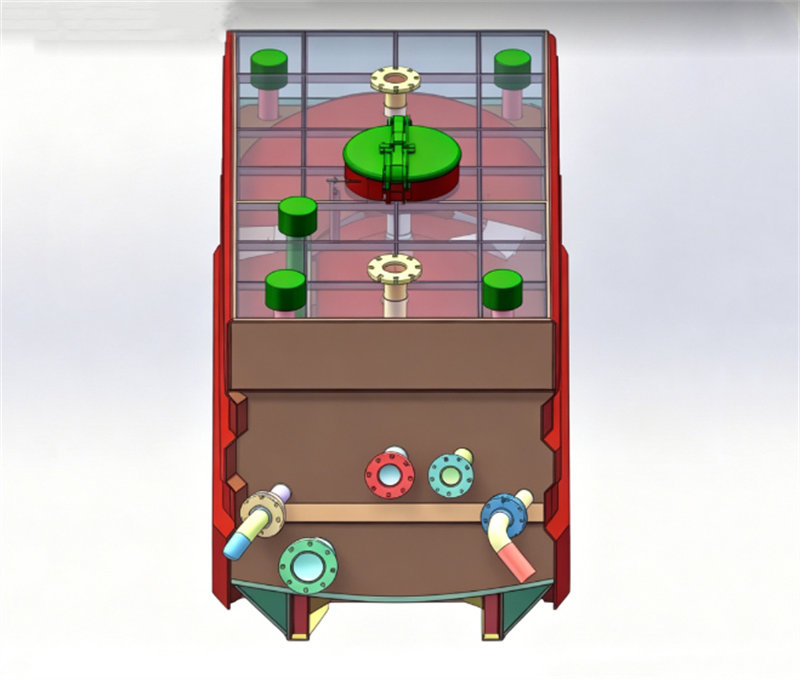

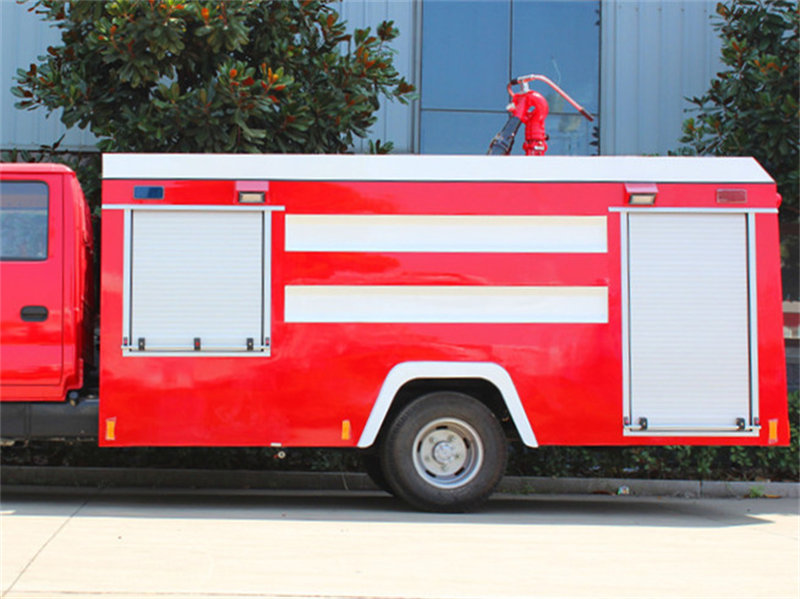

⇒ Tartálytest:

✺Teljes folyadékkapacitás 4,0 köbméter, beleértve egy 3000 literes víztartályt és egy 1000 literes habtartályt.

✺Kiváló minőségű, hegesztett acéllemez tartályok belső korróziógátló kezeléssel. Az alsó lemez 4 mm, az oldalsó és tömítőlemezek 3 mm vastagok, a felső lemez pedig 3 mm vastag, kockás szénacél lemez, amely egyensúlyt teremt a korrózióállóság és a szerkezeti szilárdság között.

✺A habtartály kiváló minőségű rozsdamentes acéllemezből készült, 4 mm vastag alsó lemezzel, 3 mm vastag oldalsó és tömítőlemezekkel, valamint egy 3 mm vastag rozsdamentes acél kockás lemezzel a felső lemezen, amely hatékonyan megakadályozza a hab korrózióját.

✺A tartály loccsanásgátló terelőlapokkal van felszerelve, hogy csökkentse a folyadék lötyögésének a jármű stabilitására gyakorolt ​​​​hatását üzem közben.

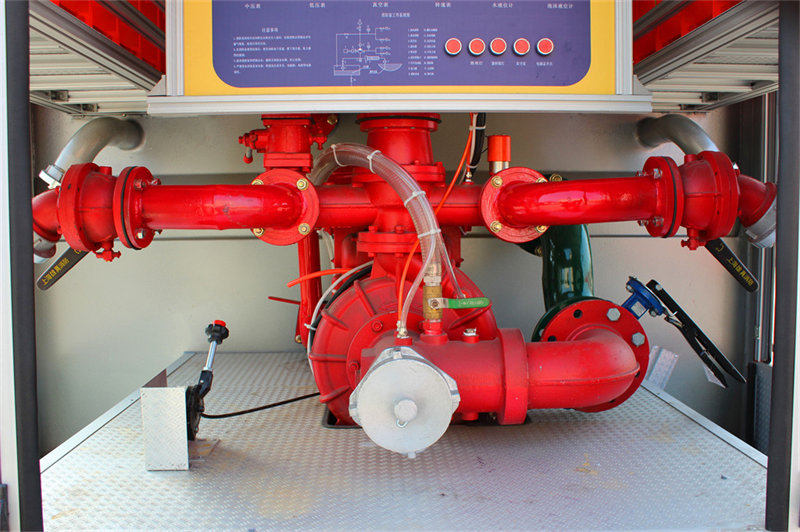

⇒ Tűzoltó szivattyú:

✺Nagy áramlási sebesség, rövid bemelegítési idő

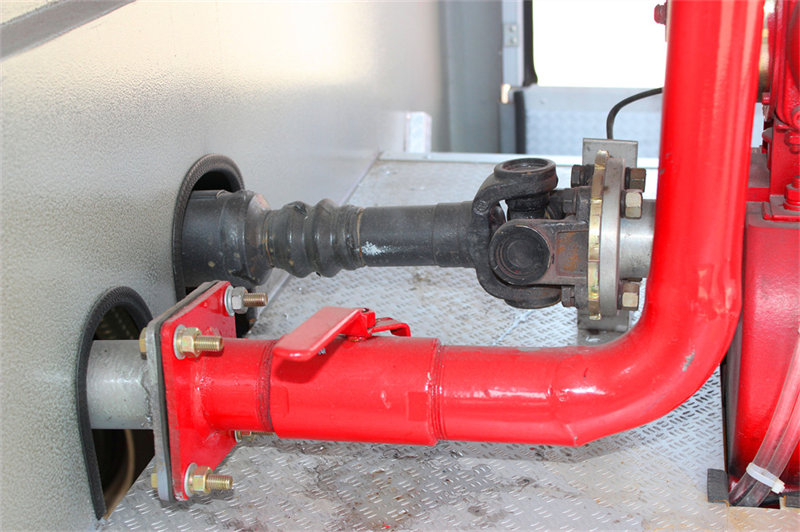

✺Dugattyús vákuumszivattyúval és hátulra szerelt kialakítással rendelkezik

✺Gyors indítás és magas szivattyúzási hatékonyság

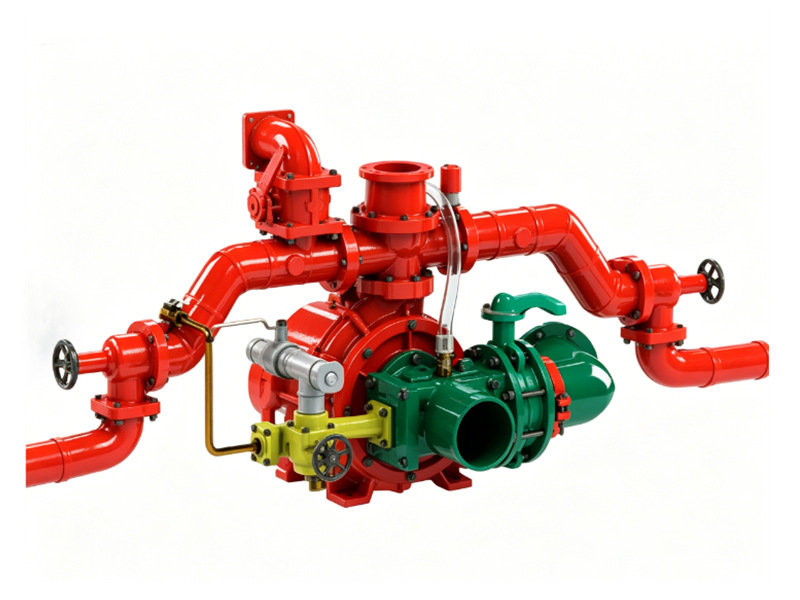

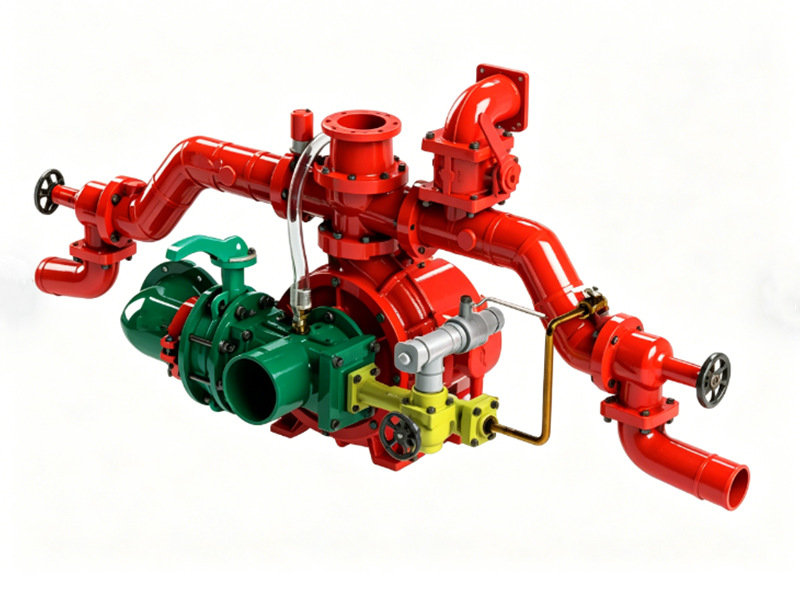

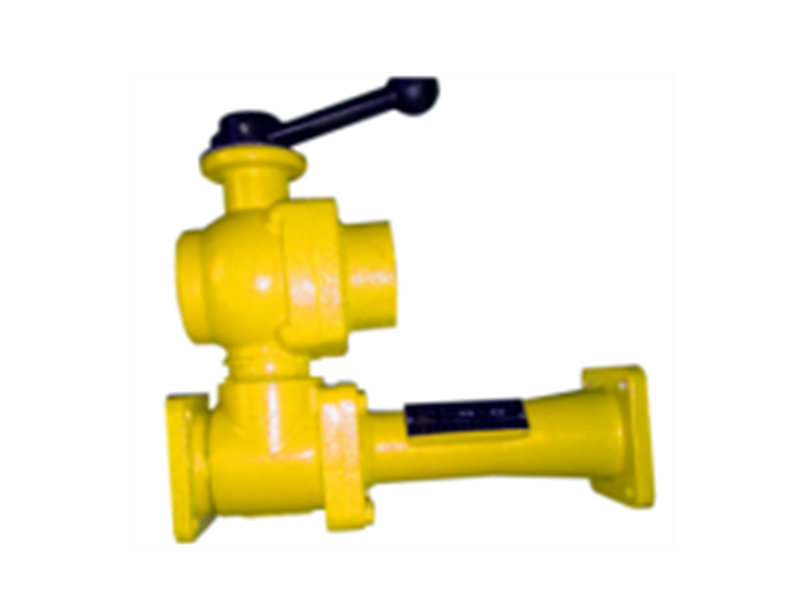

⇒ Habadagoló keverő

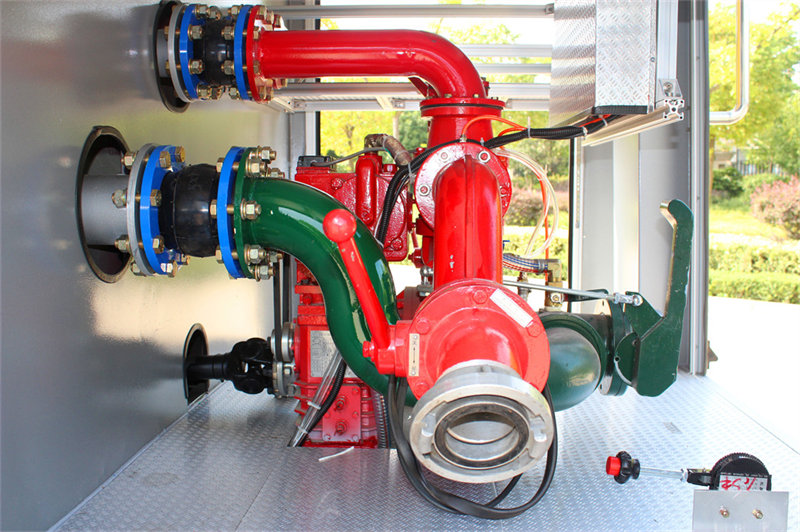

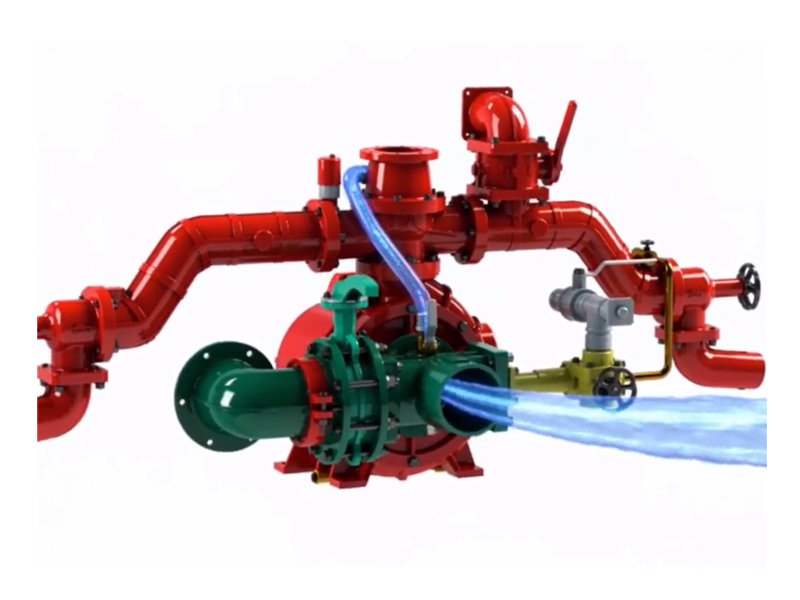

⇒ Csővezeték-rendszer tervezése

✺A csőrendszer varrat nélküli acélcsöveket használ, amelyek karimákkal csatlakoznak az egyes alkatrészekhez.

✺A kiváló tömítőteljesítmény és korrózióállóság biztosítja a szivárgásmentes víz- és habellátást.

✺A tartály kimeneti csöveinek, a külső bemeneti csöveknek, a kimeneti csöveknek és a befecskendező csöveknek az elrendezése ésszerű.

✺A DN125 tartálykivezető cső kézi pillangószeleppel és flexibilis csatlakozóval van felszerelve a biztonságos csatlakozás érdekében.
