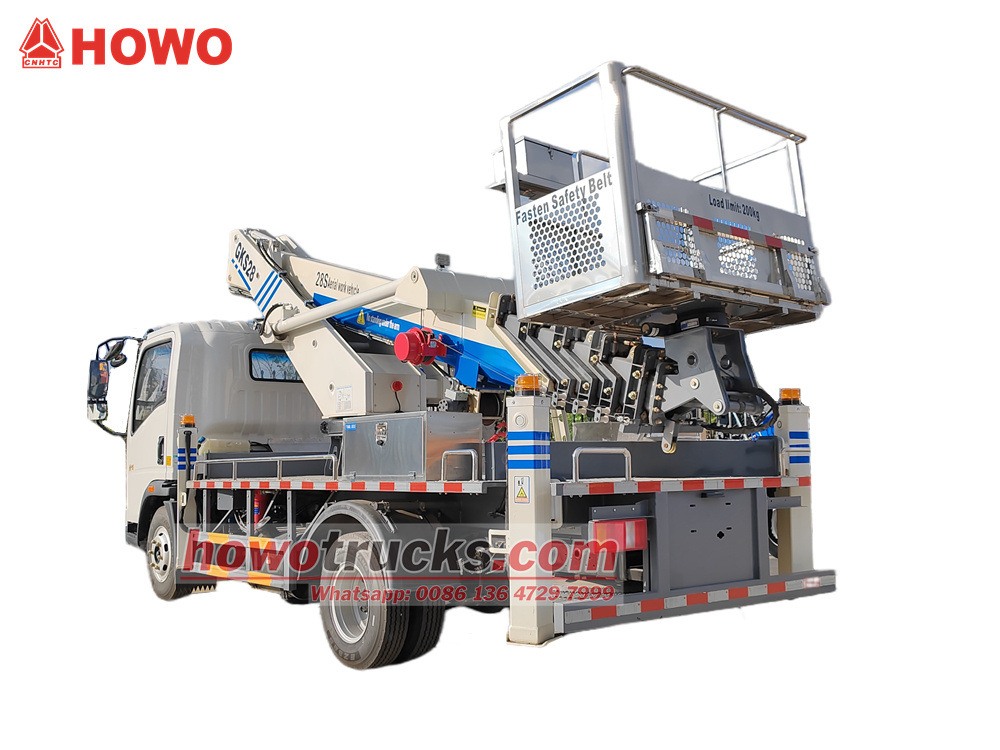

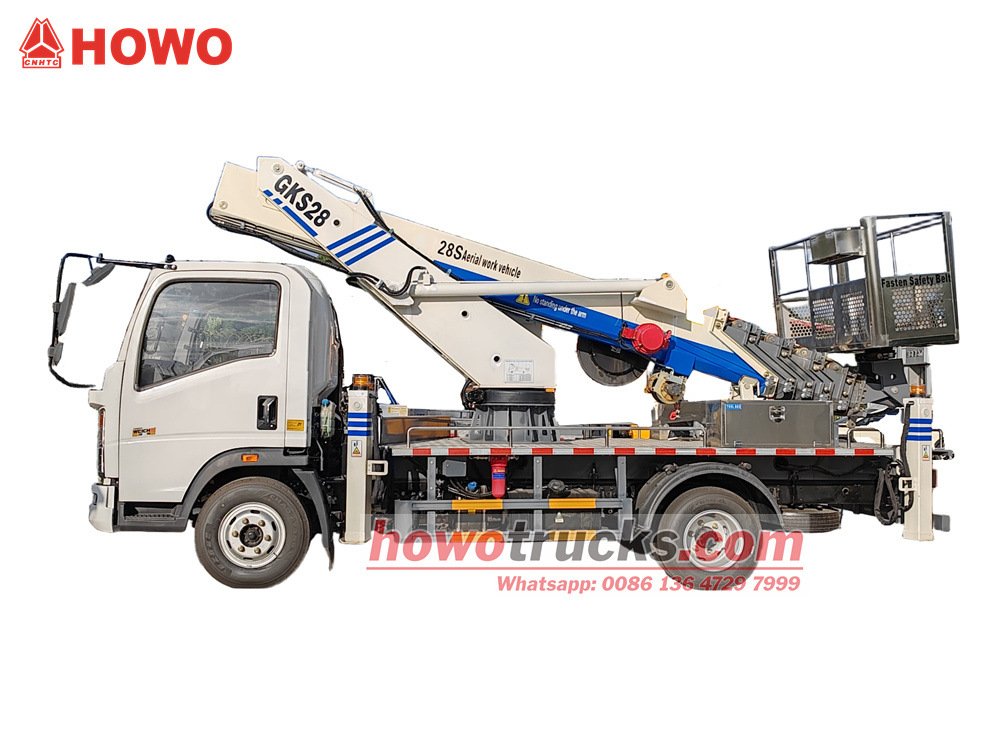

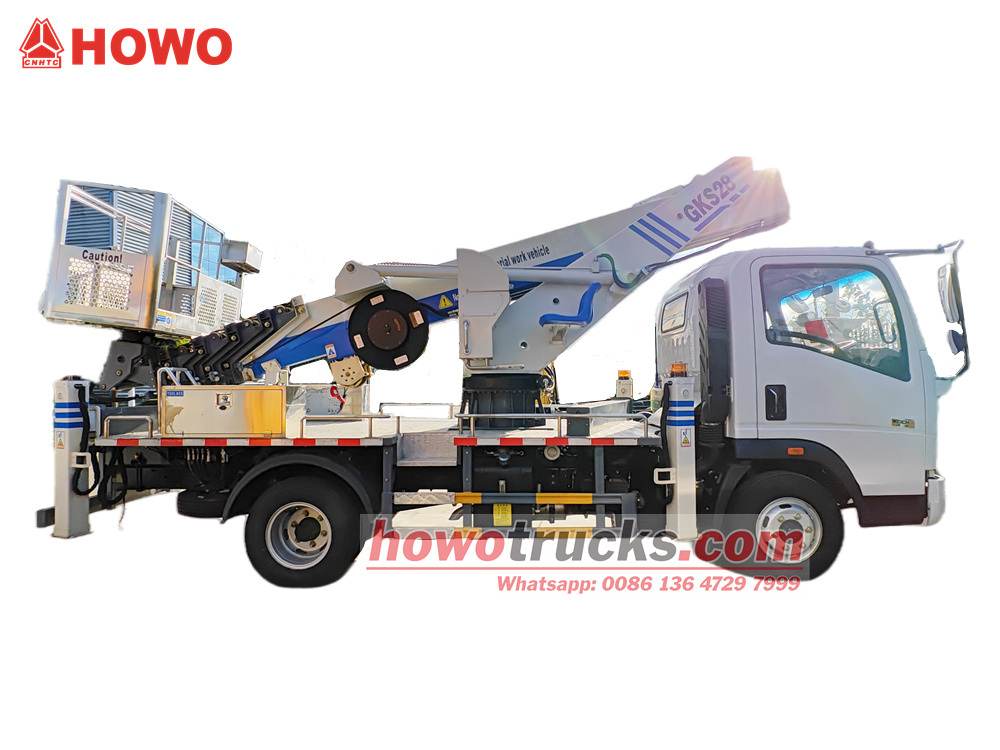

Ez az RHD Sinotruk személygépkocsi egy HOWO RHD könnyűteherautó alvázzal és 4500 mm-es tengelytávval rendelkezik. Weichai WP2.3Q140E62 motorral és WLY6TS55 sebességváltóval van felszerelve. A felső karosszéria egy 6 részes teleszkópos gém, amelyet a talajról és a forgózsámolyról lehet működtetni.vezérlődobozvagy távirányítóval. 360 fokban elforgatható fokos, négy hidraulikus kitámasztókarral, 200 kg-os maximális kanálterheléssel, alumíniumötvözet panelekkel és mintázott csúszásgátló járdával rendelkezik. Éjszakai működési lámpákkal is rendelkezik.
Munkaképesség :
28mKabin típusa :
Howo RHD cabinMéret (mm) :
7825x2350x2950mmHajtásrendszer :
4x2,LHDTengelytáv (mm) :
4500Motorspecifikus :
140HP/WP2.3Q140E62Sebességváltó :
WLY6TS55 transmission,6-speed,manualElső tengely (kg) :
3200Hátsó tengely (kg) :
7000Megjegyzés :
6-section telescopic boom
Gyártó:CSTEHERAUTÓ-CSOPORT KFT.
Speciális járművek professzionális gyártója vagyunk,
Vadonatúj és100%Minőséggarantált.
▶II. Termékbevezetés:

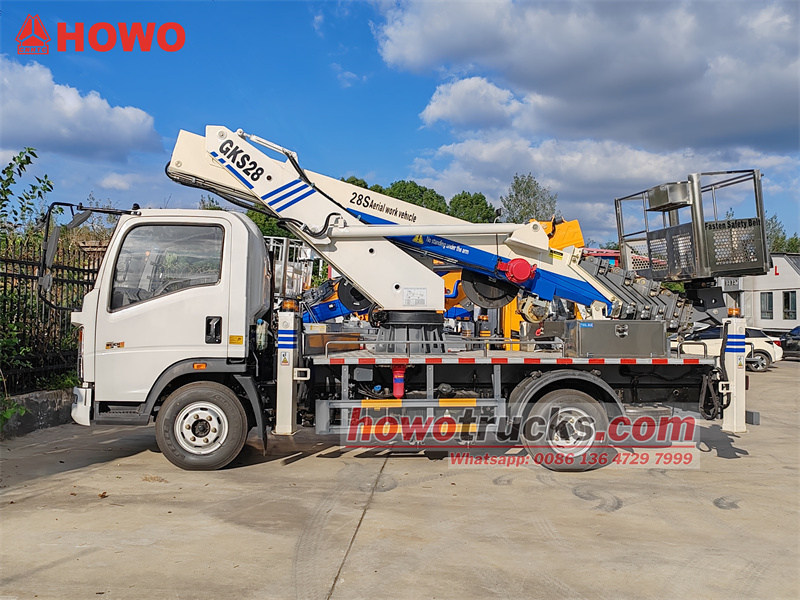

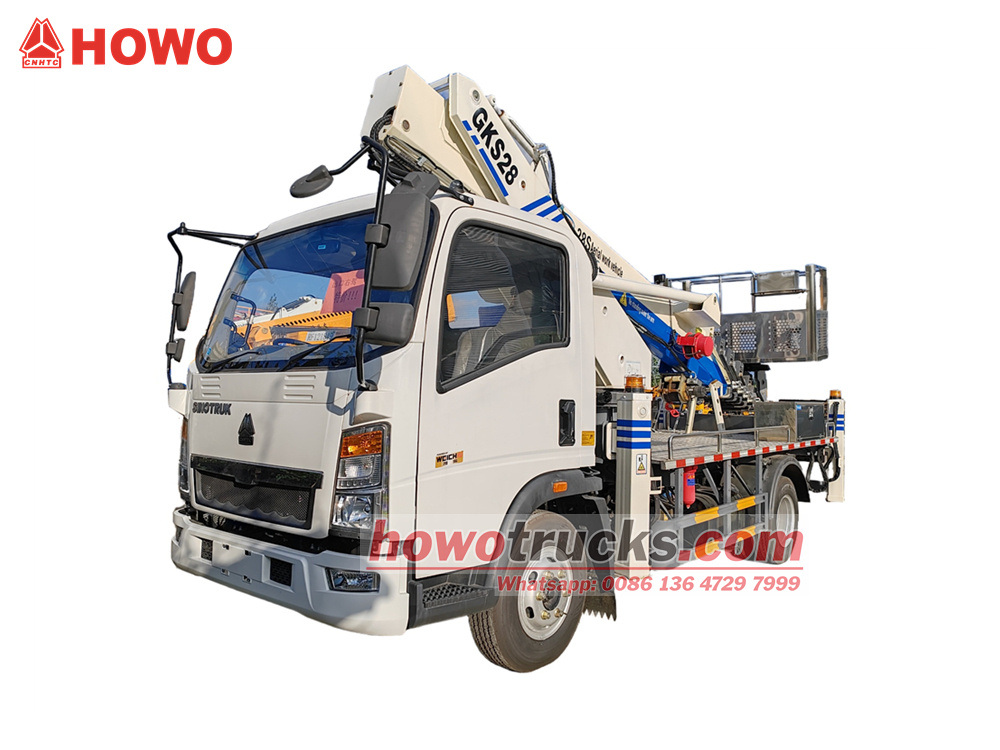

A Jobb oldali hajtású 28M HOWO légi munkagép A hatékonyságot, a biztonságot és az intelligenciát ötvözi, kifejezetten légi munkavégzésre tervezve. Egy Sinotruk jobbkormányos könnyű teherautó alvázat használ 4500 mm-es tengelytávval a kiváló alkalmazkodóképesség érdekében. A Weichai China VI motor és a 6 sebességes sebességváltó együttesen erőteljes és környezetbarát teljesítményt nyújt. A hatrészes teleszkópos gém 360 fokos szögben billeg.° A forgatás, valamint a földi vezérlődoboz, a forgótányér és a távirányító rugalmas és kényelmes kezelést biztosít. A mechanikus, önkiegyensúlyozó munkaplatform biztosítja a működési stabilitást. Négy hidraulikus kitámasztókar (elöl X alakú és hátul H alakú) egymástól függetlenül állítható, hogy alkalmazkodjon a bonyolult terepviszonyokhoz és megakadályozza a gerenda deformálódását.
Az éjszakai működési lámpák, az intelligens kapcsolórendszer és a valós idejű munkaállapot-kijelző fokozza a biztonságot és a hatékonyságot. Az alapvető alkatrészek neves hazai márkáktól származnak, és olyan biztonsági funkciókkal vannak felszerelve, mint a kétirányú hidraulikus zárak és az ellensúlyozó szelepek, így hatékony és megbízható választást jelent a települési közigazgatás, az építőipar és a vészhelyzeti mentés területén.
▶II. Termék Előnyök:1. Nagy alkalmazkodóképesség: Jobbkormányos kialakítás, ésszerű tengelytáv és nagy teljesítményű alváz.
2. Intelligens működés: Az összekapcsolt vezérlőrendszer és a valós idejű felügyelet növeli a hatékonyságot és a biztonságot.
3. Optimalizált szerkezet: A hatszögletű gém és a független kitámasztókar-állítás alkalmazkodik a bonyolult terepviszonyokhoz.
4. Minőségbiztosítás: Importált alapalkatrészek, stabil és megbízható hidraulikus rendszer, valamint alacsony karbantartási költségek.
▶II. TermékSpecifikációk:
| HOWO 28m-es légi munkagép | |||||
| Jármű leírása | |||||
| Járműmodell | Platós teherautó | Teljes méretek | 7825x2350x2950 mm | ||
| GVW | 9890 kg | Munkamagasság | 28 méter | ||
| Saját tömeg | 6280 kg | Max. sebesség | 95 km/h | ||
| Alváz leírása | |||||
| Alváz márka | ISUZU | ||||

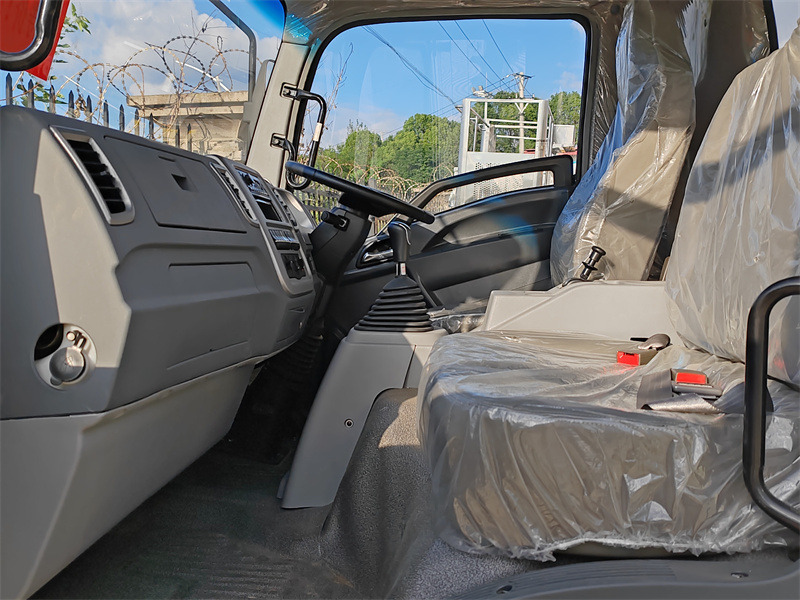

| Taxi | HOWO jobbkormányos könnyű fülke, 2 ülés, klímával | ||||
| Tengelytáv | 4500 mm | ||||
| Tengelyek száma | 2 | ||||
| Tengely | Első tengely | 3.2T | |||
| Hátsó tengely | 8T | ||||
| Első/hátsó kerék nyomtávolsága | 1798/1764 mm | ||||
| Első/hátsó túlnyúlás | 1240/2085 mm | ||||
| Vontatási rendszer | 4x2 | ||||
| Működésirányító rendszer | Szervokormány | ||||
| Fékrendszer | Légfék | ||||
| Terjedés | WLY6TS55 váltó, 6 sebességes, manuális | ||||
| Gumiabroncs-specifikáció | 8.25R20 | ||||
| Gumiabroncs mennyiség | 6+1 | ||||
| Motor leírása | |||||
| Motorgyártás | WEICHAI MOTOR | ||||
| Motormodell | WP2.3Q140E62 | ||||
| Lóerő | 140 LE/103 kW @3200rpm | ||||
| Típus | Vízhűtéses négyütemű, soros 4 hengeres, feltöltős, köztes hűtéses, dízel | ||||
| Maximális nyomaték | 320 Nm @ 1400-2400 fordulat/perc | ||||
| Elmozdulás | 2289 ml | ||||
| Kibocsátási szabvány | Euro 6 | ||||
| Felsőbb alkatrészek leírása | |||||
| Működőképes állapotban | |||||
| Gém típusa | 6 szakaszos szinkron teleszkópos gém | ||||
| Forgásszög | Kétirányú 360°-os folyamatos forgatás, függőkosár 360°-os forgatás | ||||
| Max. munkamagasság | 28 méter | ||||
| Max. munkasugár | 14,5 méter | ||||
| Üzemi pozíció | Lemezjátszó, vezérlődoboz, vezeték nélküli távirányító | ||||
| Vezérlési mód | ZYK buszvezérlő rendszer, elektrohidraulikus arányos vezérlőrendszer a fokozatmentes sebességszabályozás eléréséhez | ||||
| Reklámtáblák és járdák | Alumínium lemez, kockás alumínium lemez | ||||
| Vödör | |||||
| Névleges terhelés | 200 kg,csúszásgátló padló | ||||
| Méret | 1000*750*1100 mm | ||||
| Anyag | Rozsdamentes acél | ||||
| Az egyensúly mód beállítása | Hidrosztatikus szintezőrendszer | ||||
| Biztonsági öv | 1 készlet | ||||
| Kitámasztó | |||||
| Típus | Első V típus / Hátsó H típus | ||||
| Szám | 4 | ||||
| Beállítás | Külön beállítva, vagy összehangolt módon ellenőrzik | ||||
| Támaszóláb vezérlési mód | Kézi hidraulikus működtetés | ||||
| Hidraulikus zár | Kétirányú hidraulikus zár négy lábhoz | ||||
| Villogó fény a lábakon | Sárga fények | ||||
| Első kitámasztó vízszintes fesztávolsága | 4370 mm | ||||
| Hátsó kitámasztó vízszintes fesztávolsága | 4150 mm | ||||
| Biztonsági konfiguráció | |||||
| Automatikus reteszelőeszköz különböző működési pozíciókhoz | A helytelen kezelés kockázatának elkerülése | ||||
| Kézzel működtetett vészszivattyú | Amikor a motor és a főszivattyú meghibásodik, a vészhelyzeti rendszeren keresztül a munkavállalót visszajuttatják a földre, és a járművet visszaállítják működő állapotba. | ||||
| Vészleállító berendezés munkaállványhoz | Vészleállító művelethez és korlátozott gémműködéshez használják | ||||
| Munkatartomány automatikus korlátozása | Amikor a munkatartomány eléri a megadott értéket, a veszélyes irány automatikusan korlátozódik. | ||||
| Szivárgásvédő eszköz | Szivárgásvédővel felszerelt a tápegység és az elektromos szerszámok biztonságának biztosítása érdekében | ||||
▶Ⅲ. TermékRészletek:

Alvázkonfiguráció

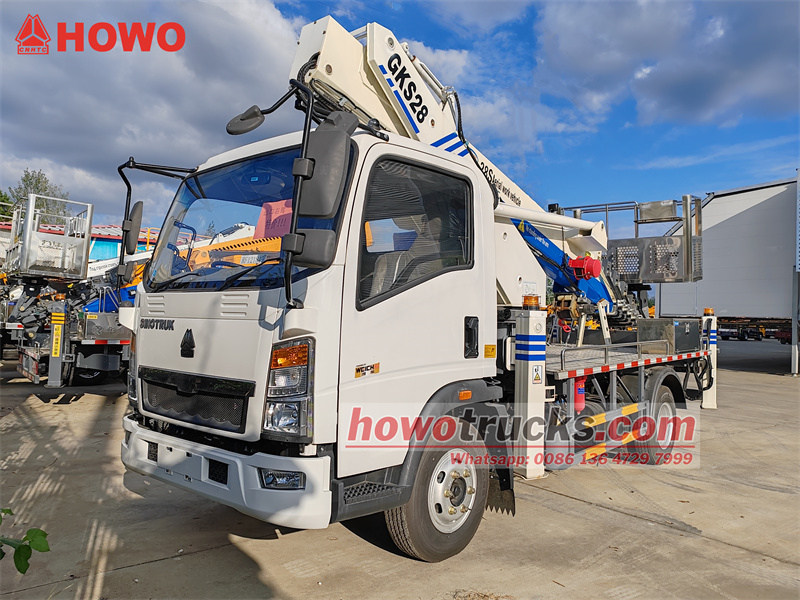

• Alváz: A Sinotruk bevált és megbízható jobbkormányos könnyű teherautó-alvázát használja, garantált minőséget biztosítva.
• Tengelytávolság: 4500 mm, ami kiváló menetstabilitást és bőséges helyet biztosít a felső karosszéria számára.
• Hajtáslánc: Weichai WP2.3Q140E62 nagy teljesítményű, 2,3 literes lökettérfogatú, 140 lóerős motorral felszerelve, amely megfelel az Euro VI emissziós szabványoknak.
• Terjedés: A WLY6TS55 hatfokozatú sebességváltóhoz illesztve.

Felsőtest felépítése:

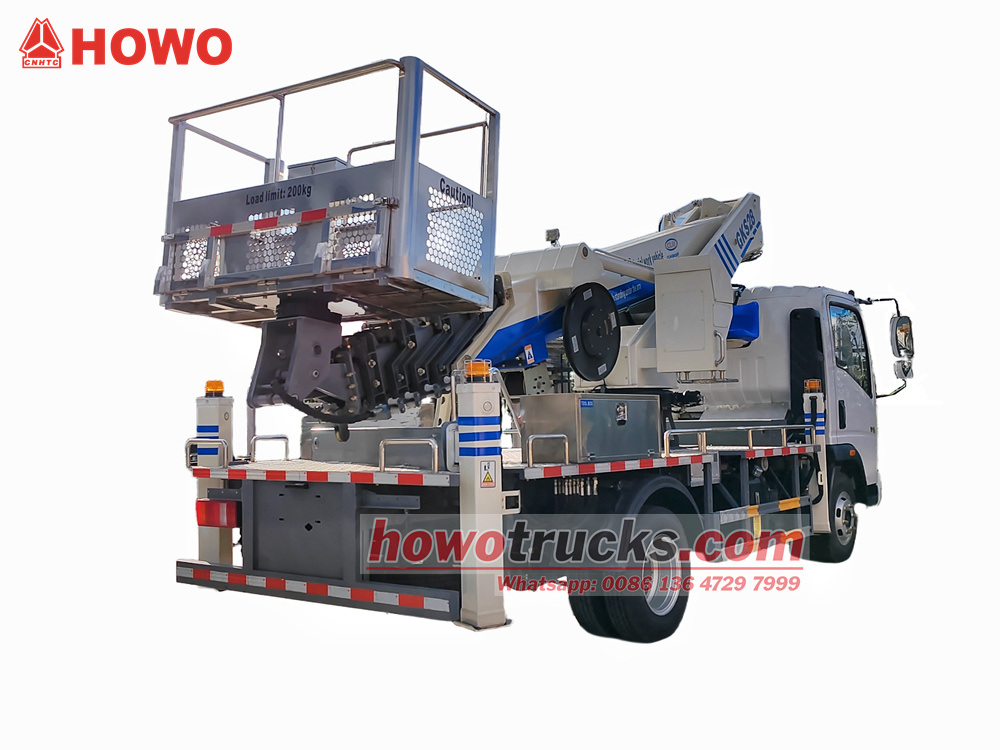

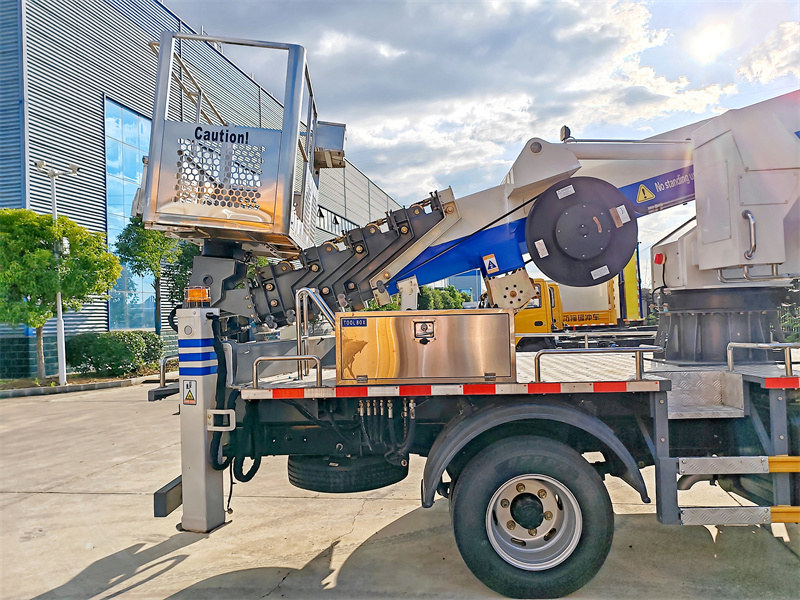

• Működő gém: Az ötrészes, nagy szilárdságú teleszkópos gém hatszögletű kialakítású a nagy teherbírás érdekében. szerkezeti szilárdság, szinkronizált kinyújtás és visszahúzás, sima mozgás és széles működési tartomány.Max. munkamagasság 28 m, Max. munkasugár 14,5 m

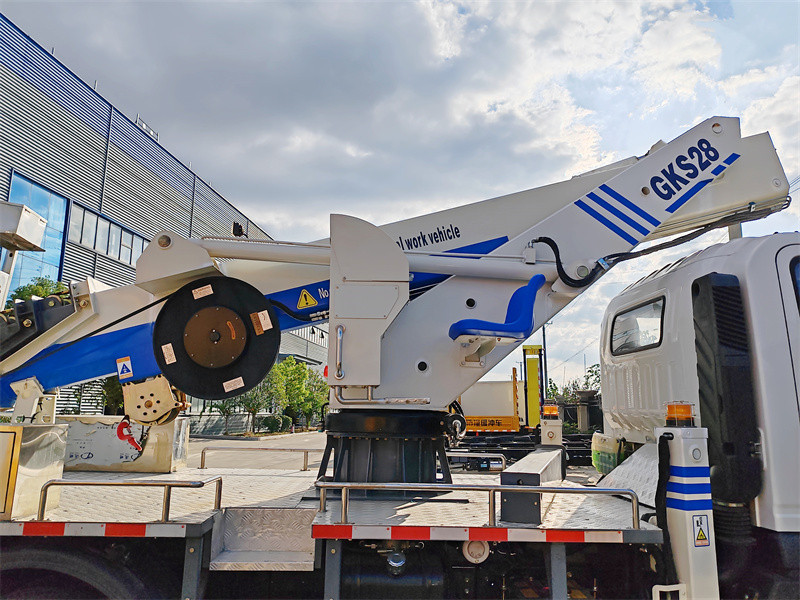

• Forgatórendszer: A forgótányér folyamatosan 360 fokban forog, így rugalmas működést biztosít és kiküszöböli a holttereket.

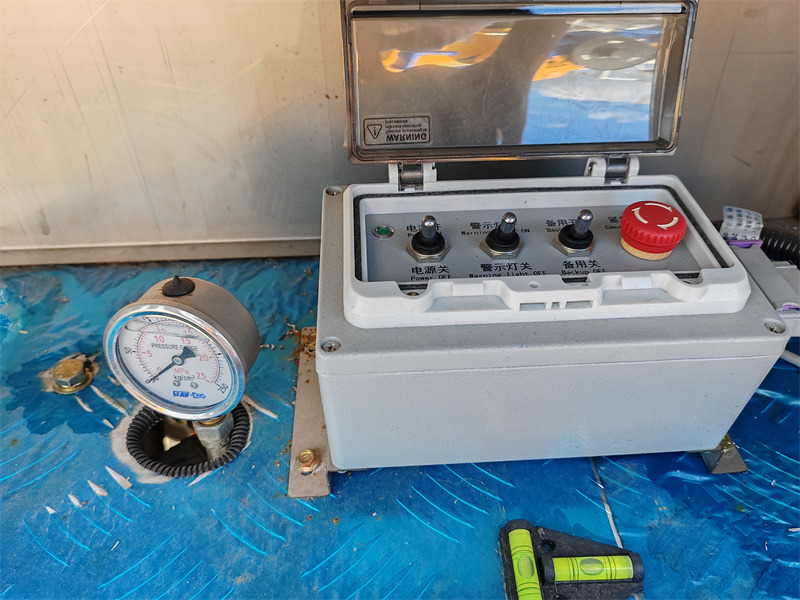

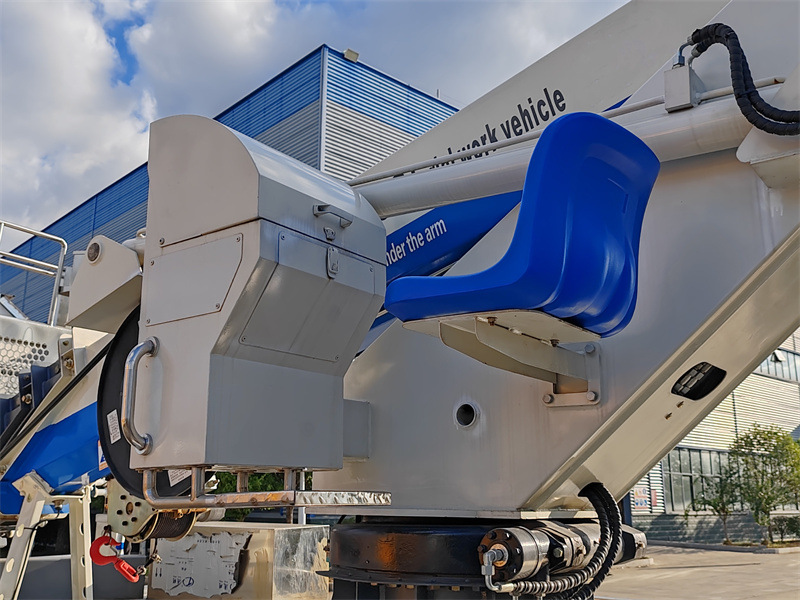

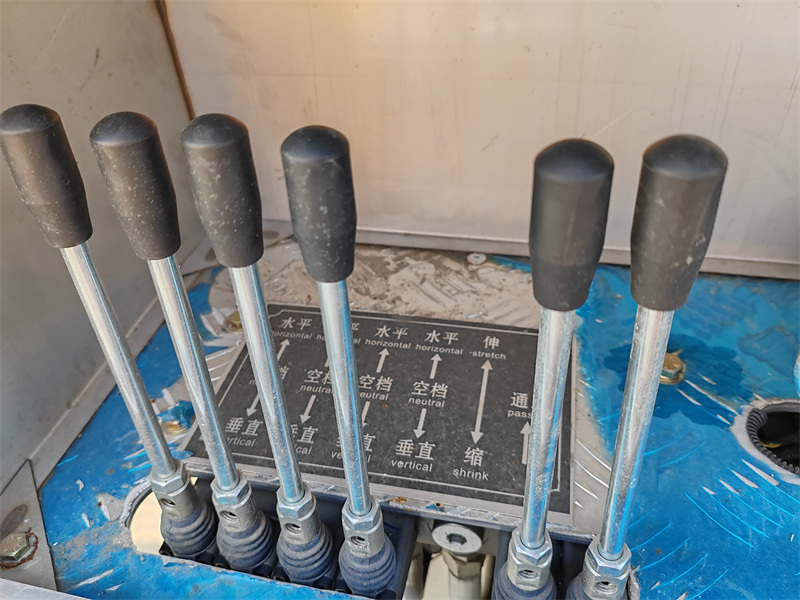

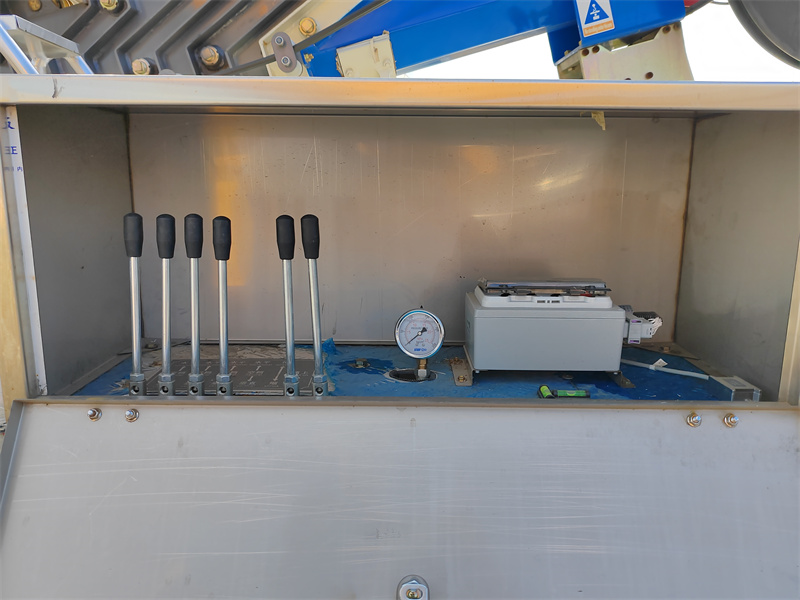

• Művelet: A kezelő a helyszíni körülményektől függően választhatja ki az optimális kezelési pozíciót a forgótányér közvetlen működtetésével, a földi vezérlődoboz segítségével vagy vezeték nélküli távirányítóval.

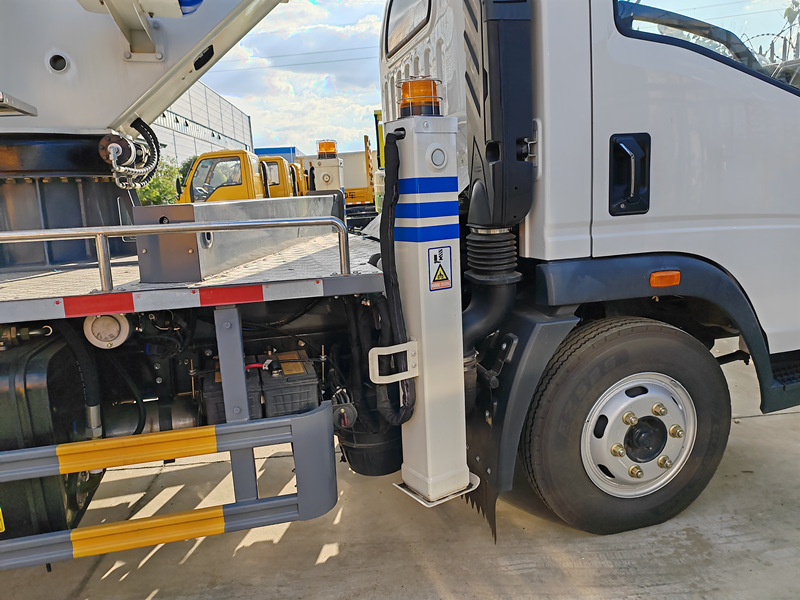

• Kitámasztó rendszer: A négy hidraulikus, elöl-hátul H-alakú konfigurációban elhelyezett kitámasztókarral felszerelt kitámasztók nagy felfekvési felületet és kiváló járműstabilitást biztosítanak. A kitámasztók egyenként állíthatók, hogy tökéletesen alkalmazkodjanak az egyenetlen felületekhez, és együttesen is vezérelhetők. A kitámasztókarokra munkalámpák vannak felszerelve.

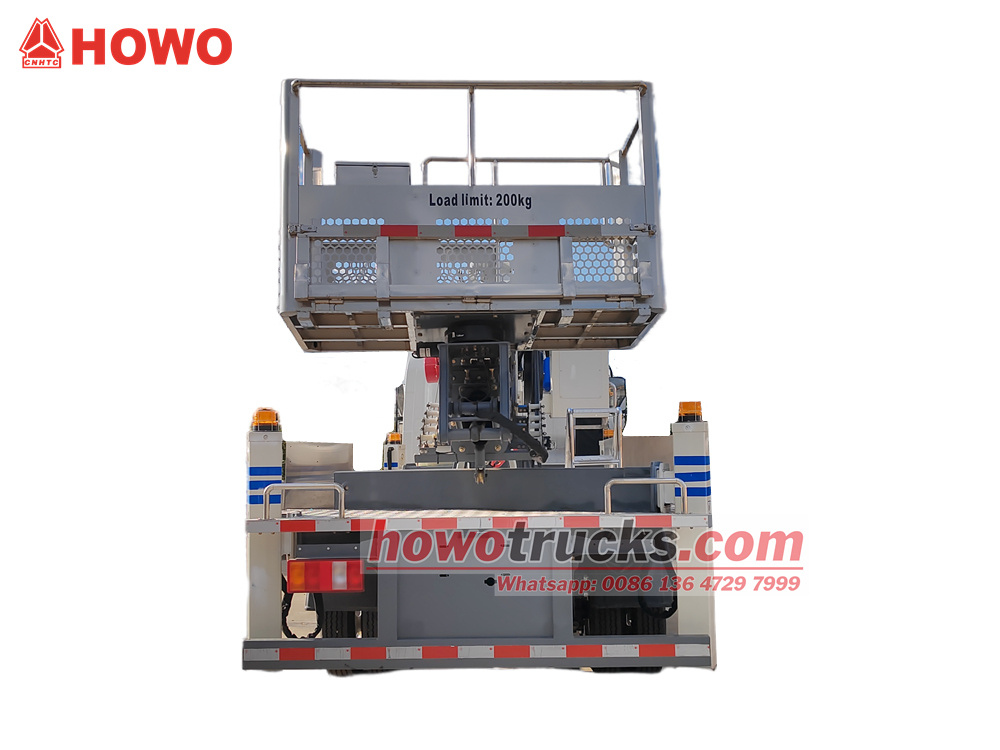

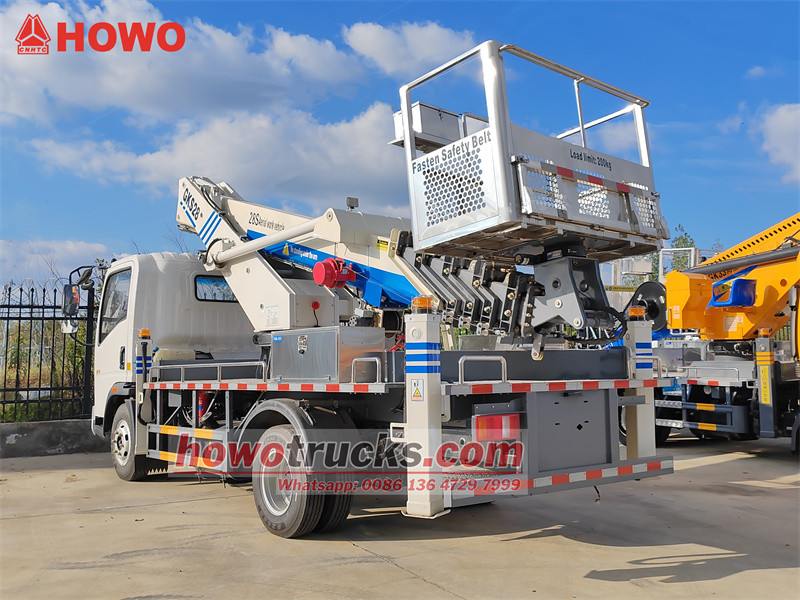

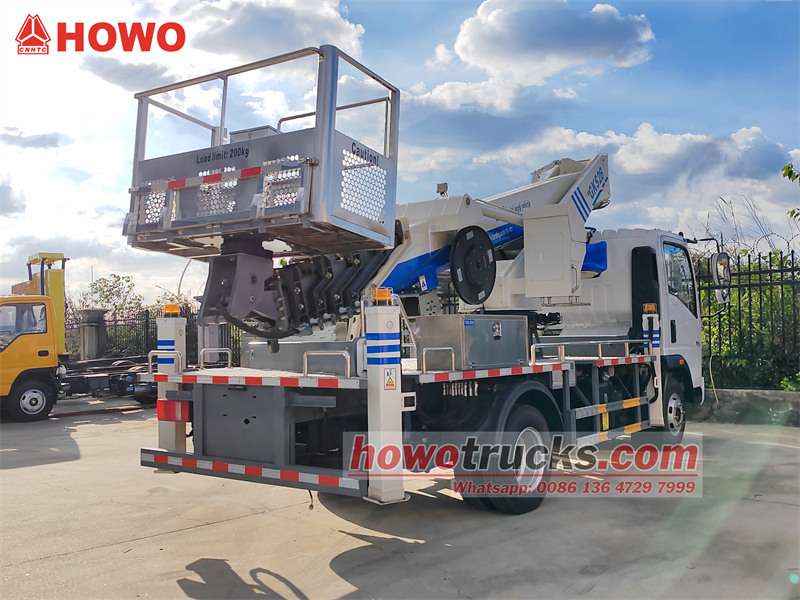

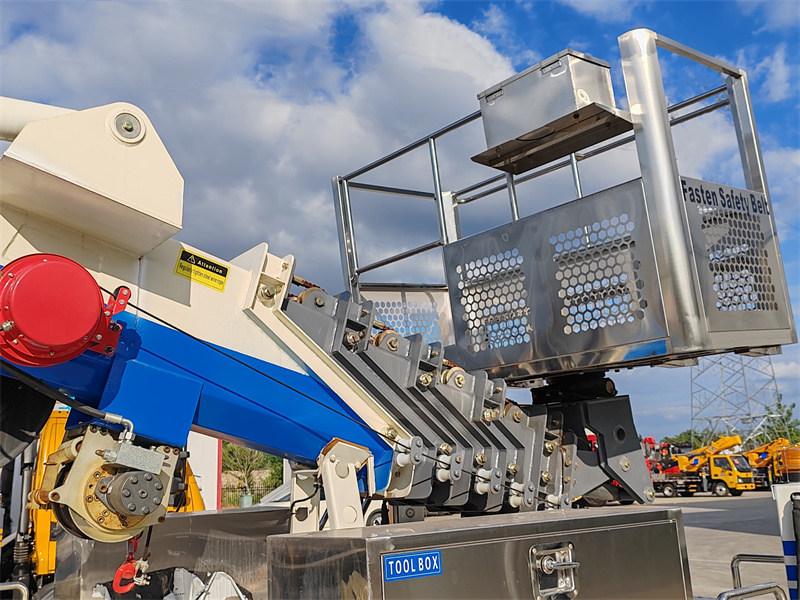

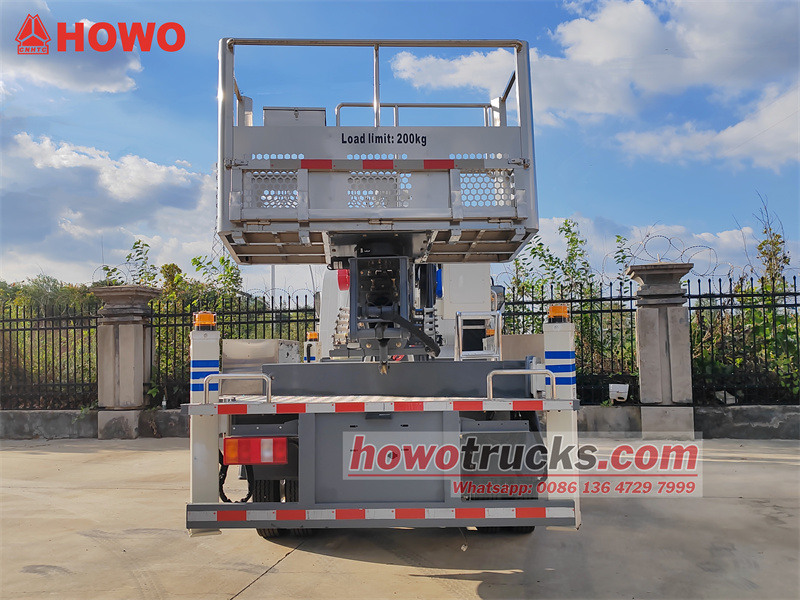

• Munkaplatform:
o A mechanikus önszintező kialakítás biztosítja, hogy a platform működés közben vízszintes maradjon, biztosítva a kezelő biztonságát és kényelmét.
o A platform maximális teherbírása 200 kg.
o A toldat maximális kinyúlási szöge 80 fok°, lehetővé téve az optimális munkapozíció könnyű beállítását.
o Alumíniumötvözet paneleket és mintázott csúszásgátló járdákat használnak, amelyek könnyűek, biztonságosak és csúszásmentesek.

Átfogó biztonsági rendszer
1. Intelligens reteszelés és riasztás:
Kitámasztókarok és gém reteszelés: Biztosítja, hogy a gém ne mozdulhasson el, hacsak a kitámasztókarok nincsenek teljesen alátámasztva és rögzítve, így alapvetően megakadályozza a helytelen működést.
Számítógéppel vezérelt automatikus amplitúdókorlátozás: A rendszer automatikusan figyeli a működési amplitúdót, automatikusan korlátozza a mozgást, ha a határértéket túllépik, és veszélyes működési riasztást ad ki.
Kitámasztókarok puha lábvédelme és dőlésszög-riasztás: A rendszer automatikusan riaszt, ha a kitámasztókarok nincsenek alátámasztva vagy dőlnek.

2. Több hidraulikus rendszer biztonsági jellemzői:
Minden függőleges kitámasztókar-henger, felső és alsó gémhenger, valamint alkarhenger kétirányú hidraulikus zárral van felszerelve, amely megbízhatóan rögzíti a hengereket bármilyen helyzetben, megakadályozva a véletlen leesést.
A gém kétirányú ellensúlyszeleppel van felszerelve a gém sima és ütésmentes működése érdekében.
A fő hidraulikus alkatrészek (mint például a hidraulikus zárak, ellensúlyszelepek és hullámszelepek) neves hazai és nemzetközi márkáktól származnak, és a kulcsfontosságú alkatrészeket importálják a rendszer megbízhatóságának biztosítása érdekében.

3. Valós idejű üzemállapot-felügyelet:
A négy az egyben operációs rendszer integrálja a függesztőmű-vezérlést a nagy hatékonyság érdekében. Mind a külső kezelőkonzolon, mind a távirányítón található kijelzők valós idejű áttekintést nyújtanak a jármű működési állapotáról, lehetővé téve a kezelő számára, hogy világosan megértse a berendezés állapotát.
4. Vészhelyzeti biztonság:
Motorindító-leállító vészhelyzeti szivattyúval felszerelve, ez a szivattyú motorleállás vagy meghibásodás esetén képes behúzni a gémet és a kitámasztókarokat, biztosítva a biztonságos evakuálást vészhelyzet esetén.
5. Éjszakai működésjelző lámpa:
Opcionális világítás szerelhető a kezelőpultra a tiszta láthatóság biztosítása és a biztonság fokozása érdekében éjszakai munkavégzés közben.

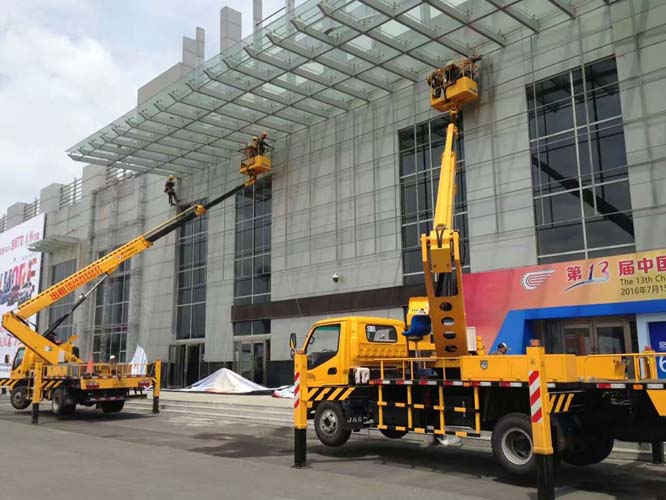

▶Ⅳ.Alkalmazási forgatókönyvek:

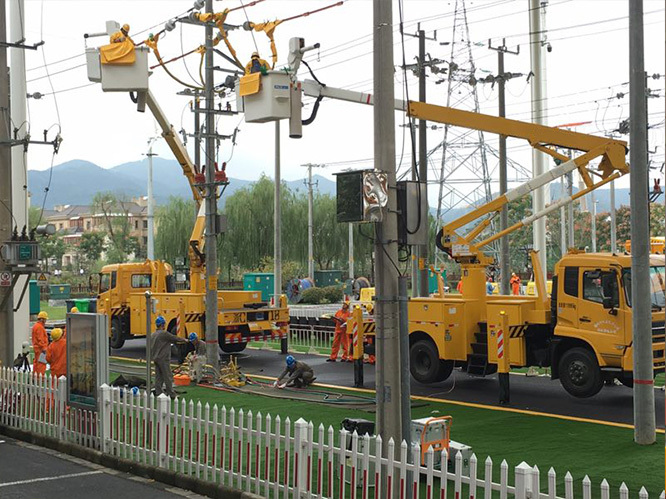

• Kommunális mérnöki munka: Utcai világítás karbantartása, közlekedési lámpák telepítése.
• Épületkarbantartás: Külső falak tisztítása, üvegfalak ellenőrzése.
• Sürgősségi mentés: Magaslati mentés, katasztrófaelhárítás.
• Éjszakai építkezés: Hídellenőrzés, hirdetőtáblák kihelyezése.
▶Ⅴ. Munkaforgatókönyv:
