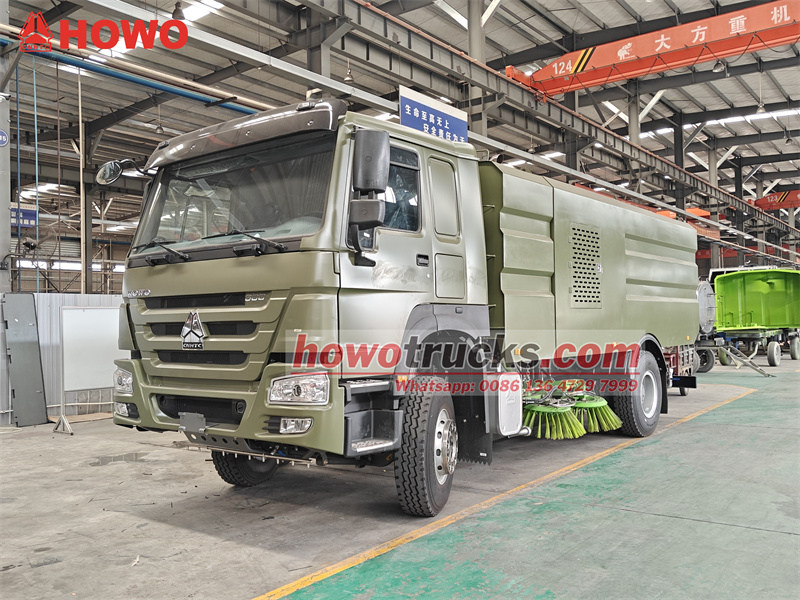

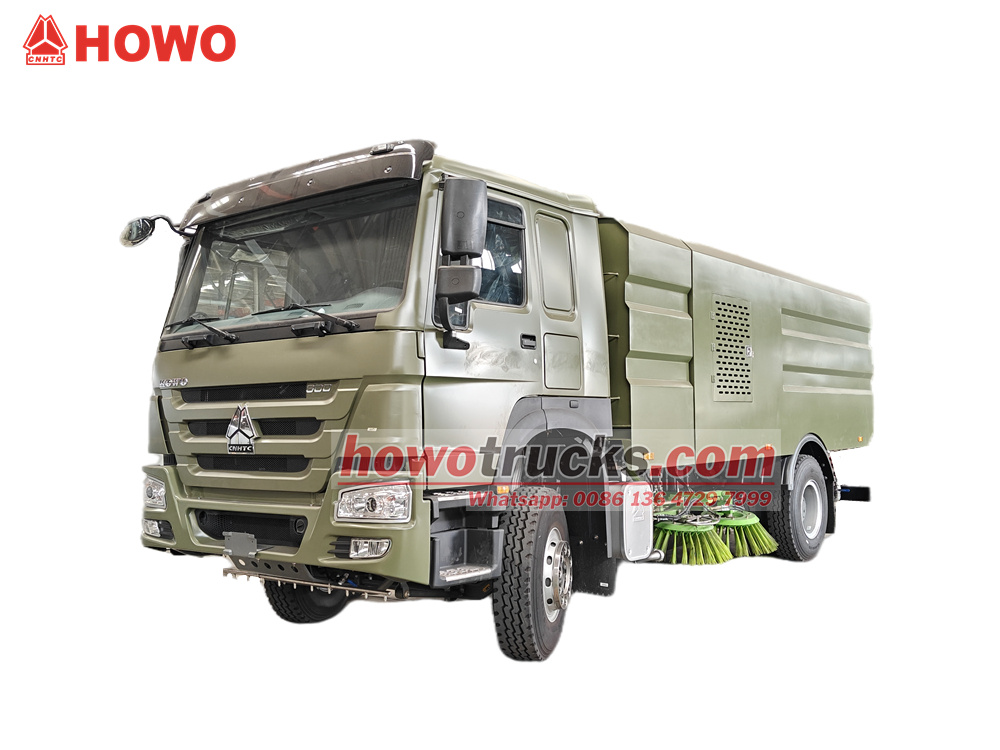

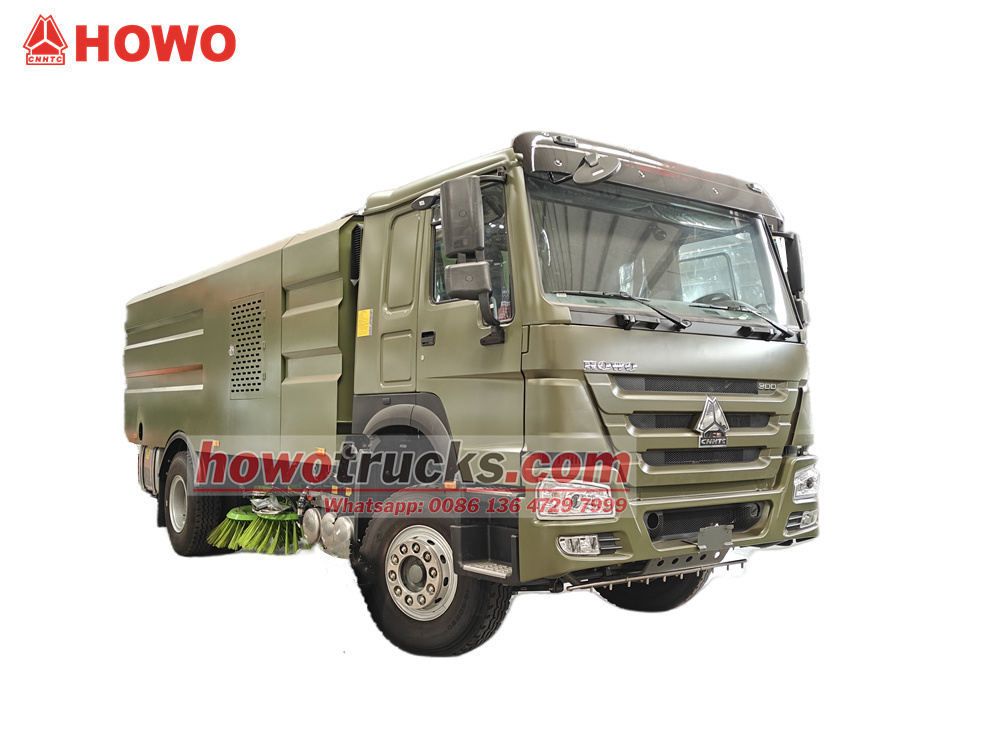

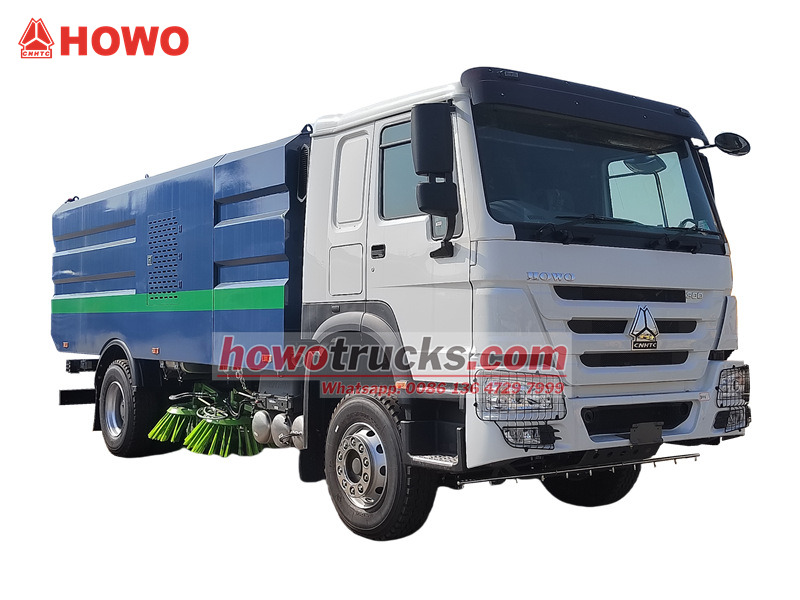

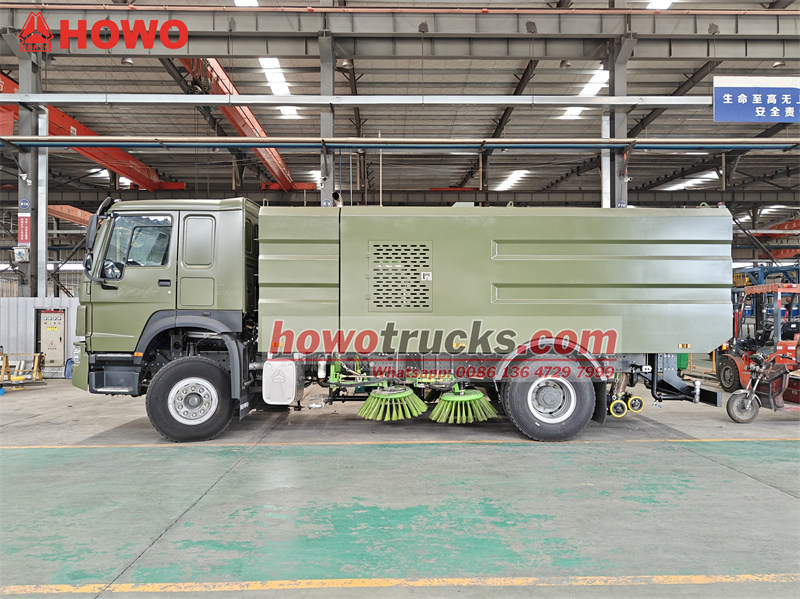

A HOWO 12 köbméteres útseprőgépet a HOWO HW76 fülkés alváz alapján módosították. 4600 mm-es tengelytávval rendelkezik, és Weichai WP10.300E22 motorral, Sinotruk HW19710 sebességváltóval, 4000 literes szénacél víztartállyal, 8000 literes rozsdamentes acél belső és külső szénacél szemeteskukával, valamint Dongfeng Cummins B140 33 segédmotorral van felszerelve. A jármű négy seprőkefével és egy tapadókoronggal, Weiye fúvóval, német PINFL PF36 nagynyomású dugattyús szivattyúval (1150 fordulat/perc) és Hangzhou Weilong 60/90 alacsony nyomású vízszivattyúval (60 m³/h). A fülke előtt több öblítőfúvóka, a seprűkefe előtt pedig egy permetezőfúvóka található. A nagynyomású vízöblítés szélessége 2,5 m, a seprűkefe seprési szélessége 3,5 m, a maximális seprési kapacitás pedig 60 000 m.³/h. A seprési sebesség 3-20 km/h. A járművet egy elektronikus vezérlődoboz vezérli a fülkében és egy szívócsonkon található kezelőpanel.
Munkaképesség :
12cbmKabin típusa :
Howo HW76 cabinHajtásrendszer :
4x2,LHDTengelytáv (mm) :
4600Motorspecifikus :
300 HP / WEICHAI WP10.300E22Sebességváltó :
HW19710 transmission, 10 forward and 2 reverseElső tengely (kg) :
6500Hátsó tengely (kg) :
11500AHowo 12 köbméteres teherautóra szerelt utcaseprőegy rendkívül hatékony szaniter jármű, amelyet városi utak, terek, ipari parkok és egyéb helyszínek tisztítására és karbantartására terveztek. 4000 literes szénacél víztartállyal és 8000 literes rozsdamentes acél bélésű szemeteskukával rendelkezik. A seprőrendszer négy készlet tárcsakefét és széles tapadókorongokat tartalmaz, lehetővé téve akár 3,5 méteres seprési szélességet, 2,5 méteres nagynyomású öblítési szélességet és 60 000 m3 maximális seprőkapacitást.³/h. A jármű egy német nagynyomású szivattyút, egy hangzhoui alacsony nyomású vízszivattyút és egy Weiye fúvót használ, többlépcsős porszórással kombinálva a pormentesítés érdekében, ami alacsony porképződést eredményez üzem közben.
Az intelligens elektronikus vezérlőrendszer kettős kezelődobozokat integrál a fülkében és a tapadókorongok közelében, lehetővé téve az olyan funkciók egyetlen érintéssel történő vezérlését, mint a kefék emelése és süllyesztése, a tartály ürítése, valamint a fúvó indítása és leállítása, biztosítva a kényelmes és hatékony működést. Ez a jármű moduláris integrált kialakítást alkalmaz, amely integrálja az energiaellátó rendszert, a seprőrendszert, a vízrendszert és az intelligens vezérlőrendszert a hatékony, energiatakarékos és környezetbarát működés érdekében.

Üzemünk professzionális gyártója a teherautók területén,
garantáljuk, hogy minden termék vadonatúj és kiváló minőségű.
»II.Termékmeghatározás és bevezetés:
Gyártó:CS TRUCKS GROUP LIMITED
Termékjellemzők
1. Nagy hatékonyság és energiatakarékosság: A kétmotoros kialakítás független hajtásláncokat kínál, egyértelmű munkamegosztással a fő- és segédmotorok között, ami több mint 20%-kal csökkenti az energiafogyasztást.
2. Környezetvédelmi megfelelőség: A teljesen zárt, többlépcsős permetezéssel működő tisztítórendszer csökkenti a por koncentrációját működés közben ≤1 mg/m²³.
3. Megbízható és tartós: Az alapvető alkatrészek (mint például a nagy- és kisnyomású vízszivattyúk, ventilátorok, segédmotorok és hidraulikus rendszerek) ismert márkáktól származnak, biztosítva a stabil teljesítményt.
4. Intelligens és kényelmes: Az elektronikus vezérlőrendszer nagymértékben integrált kialakítású, egyértelmű működési logikával, ami csökkenti a vezetőképzés költségeit.
» II.Termékparaméter a HOWO 12CBM úttisztítóhozteherautó:
| HOWO 12 köbcentis útseprő teherautó | ||
| Utcaseprő teherautó fő specifikációja | ||
| Járműmárka | CS TEHERAUTÓK | |
| Alváz márka | ISUZU | |
| Teljes méretek (H x Sz x M) | 7960x2500x3100 mm | |
| Meghajtó típusa | 4x2 Balkormányos, 6 kerék | |
| Tengelytávolság | 4600mm | |
| Kabin | HOWO HW76 fülke, klímával, 2 ülések és egy alvó, | |
| Súly | GVW | 18000kg |
| Saját tömeg | 11850 kg | |
|
Motor | Modell | WEICHAI WP10.300E22 |
| Lóerő | 300 HP/220 kW | |
| Motor típusa | Dízel | |
| Kibocsátási szabvány | Euro 2 | |
| Terjedés | Kézikönyv | HW19710 sebességváltó, 10 előremeneti sebesség + 2 hátrameneti sebesség |
| Tire | 12.00R20 | 6+1 pótkerékire |
| Felső szerkezeti paraméter | ||
| A víztartály térfogata | 4000L | |
| A porzsák térfogata | 8000 liter | |
| Anyag | víztartály: szénacél | |
| szeméttartály: belső rozsdamentes acél, külső szénacél | ||
| Hidraulikus szelep | Tajvani híres márka | |
| Hidraulikus motor | Belföldi híres márka | |
| Kapcsoló | Schneider vezérlőkapcsoló | |
|
Segédmotor | Márka | Dongfeng Cummins B140 33 |
| Típus | Soros 4 hengeres, feltöltős és közteshűtővel,dízel | |
| Lóerő | 140HP | |
| Névleges teljesítmény/Maximális nettó teljesítmény | 103/101 kW | |
| Megengedett magasságkorlát | 3000 méter | |
| Névleges sebesség | 2500 fordulat/perc | |
| Alacsony sebesség | 750 fordulat/perc | |
| Maximális nyomaték | 502 Nm | |
| Elmozdulás | 3,9 literes | |
| Üzemanyagáram névleges LE-n | 88 mm³/stcke | |
| Kibocsátási szabvány | Euro 3 | |
|
Nagynyomású mosás Műszaki | mosási szélesség (mm) | 2500 mm |
| Mosási sebesség | 3-20 km/h | |
| Mosóvíznyomás | 10 MPa | |
| Vízszivattyú áramlási sebessége | 154 liter/perc | |
|
Söprő műszaki | Max. seprő szélesség (mm) | 3,5 méter |
| Max. seprési kapacitás | 60000 méter3/h | |
| Seprési sebesség | 3-20 km/h | |
| Tisztítási hatékonyság | ≥98% | |
| Max. részecske belégzés | 110 mm | |
| Tárcsalap kefe hosszabbító mérete | ≥400 mm | |
| Szeméttartály ajtajának maximális kiürítési szöge | ≥50° | |
|
Seprőrendszer |
Típus | Teljes 4 db kefék és 1 szívókorong a közegbe szerelve, hidraulikus motorral hajtva, állítható sebesség, függetlenül vezérelhető, automatikus elkerülő funkcióval rendelkezik |
| Seprőkefék átmérője | Φ850mm | |
| Söprőtárcsa sebessége | 110 fordulat/perc nagy sebességű, 80 fordulat/perc közepes sebességű, 50 fordulat/perc alacsony sebességű | |
| Seprőtárcsa dőlésszögének beállítása | előre 4° ~ 6° extroverzió 4° ~ 7° | |
|
Szívókorong | Típus | Dupla szívónyílás, hidraulikus vezérlés, rugós felfüggesztés |
| Szívófurat átmérője | 180 mm | |
| Szívókorong szélessége | 2400 mm | |
|
Hidraulikus rendszer | Típus | Nyitott típusú, elektromos vezérlésű |
| Fő alkatrészek | Fogaskerék-szivattyú, hidraulikus motor, hidraulikus henger, mágnesszelep | |
| Nyomás | 16 MPa | |
| Hidraulikaolaj mennyisége | 60 literes | |
| Olajhőmérséklet | 60°C | |
| Vízpermetező rendszer | Alkatrészek | Szivattyú, fúvóka(elöl öblítés és hátul szórás), vízszűrő stb. |
|
Nagynyomású vízrendszer | Típus | Nagynyomású dugattyús szivattyú |
| Modell | Németország PINFL PF36 | |
| Rendszernyomás | 10 MPa | |
| Forgási sebesség | 1150 fordulat/perc | |
| Vízszelep típusa | hidraulikus nagynyomású golyóscsap | |
| Vízszelep nyomása | 7MPa | |
| Fúvóka típusa | Nagynyomású mosó típusa | |
| Vízszűrő | Szűrőháló | |
| Csörlő | 20 méter | |
|
Alacsony nyomású vízrendszer | Modell | Hangzhou Weilong 60/90 |
| Áramlási sebesség | 60 méter3/h | |
| Vízszállítási távolság | 90 méter | |
| Mosási szélesség | 24 méter | |
| Oldalsó permetezőrúd | típus | V-típusú permetezőrúd, automatikus elkerülő funkcióval |
|
Elektromos rendszer | Típus | DC24V, PLC vezérlés |
| Volt | 24 V | |
| Akkumulátor | 2x12V | |
| Eszközök | ||
| Tűzoltótömlő | 2 db | |
| Tűzoltókulcs | 1 db | |
| Vízszűrő kulcs | 1 db | |
| Nagynyomású szórópisztoly | 1 db | |
| Kézi hidraulikus szivattyú billenőkapcsoló | 1 db | |
| Alkatrészek | ||
| Söprőkefe | 88 db | |
| Ventilátor tömítés | 1 db | |
| Hátsó ajtó tömítés | 1 db | |
| Szívócső tömítés | 2 db | |
| Alkatrészlista importálása | ||
| Nagynyomású vízszivattyú | Németország PINFL PF36 | |
| Automatikus ürítő szelep | Németország PINFL VB200/150 | |
| Nyomáscsökkentő szelep | Németország PINFL VS200-180 | |
| Elektromos vezérlődoboz vezérlő | Németország | |
| Forgókapcsoló | Japán | |
| Szennyvíztartály-érzékelő | Egyesült Államok | |
| Hidraulikus szelepek | Tajvan SWH-G02-C4-D2H | |

» Ⅲ.Termék Részletes bevezetés

Alvázkonfiguráció

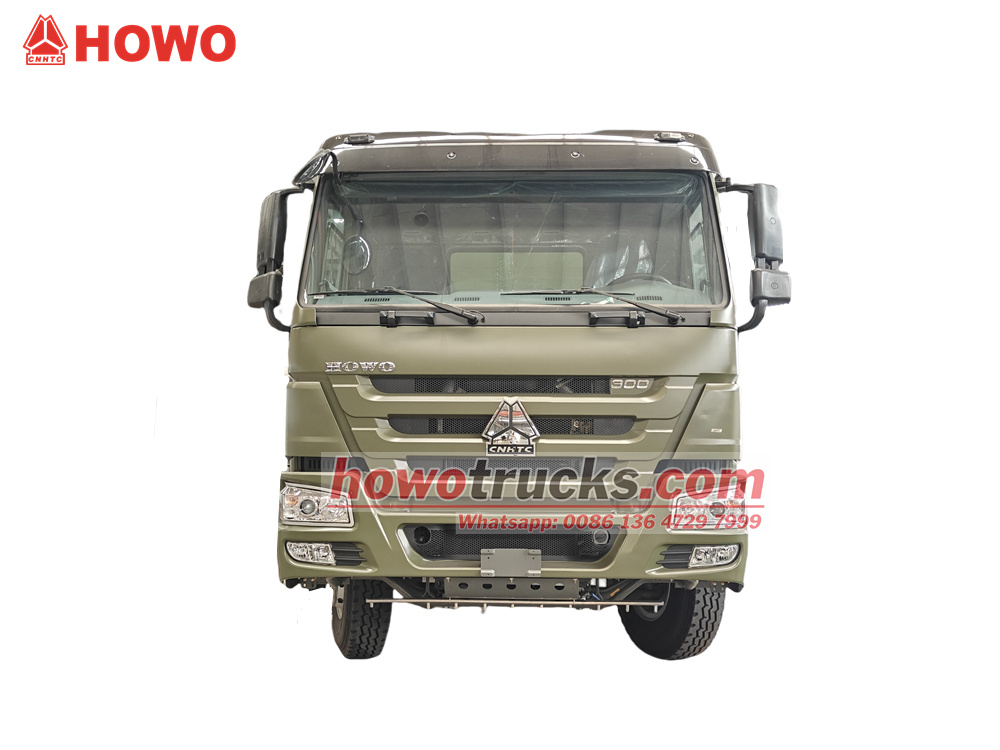

• Alváz modell: Sinotruk HOWO HW76 fülkés alváz, 4600 mm tengelytáv.
• Fő motor: Weichai WP10.300E22 dízelmotor, 9,5 literes lökettérfogat, 300 LE/220 kW maximális teljesítmény, amely nagy teljesítményt és kiváló üzemanyag-takarékosságot biztosít.
• Terjedés: Sinotruk HW19710 kézi sebességváltó (10 sebességes), sima váltással, nagy nyomatékkapacitással és a fő motorhoz tökéletesen illeszkedő kivitelben.

Felépítmény
• Szemetes: 8000 literes űrtartalom. Rozsdamentes acél belső bélés és szénacél külső bélés kompozit szerkezetének köszönhetően ötvözi a rozsdamentes acél korrózióállóságát a szénacél szerkezeti szilárdságával, így hosszú élettartamot és egyszerű karbantartást biztosít.
• Víztartály: 4000 literes űrtartalom. Szénacélból készült, így bőséges vizet biztosít a nagynyomású öblítő- és pormentesítő rendszerekhez.

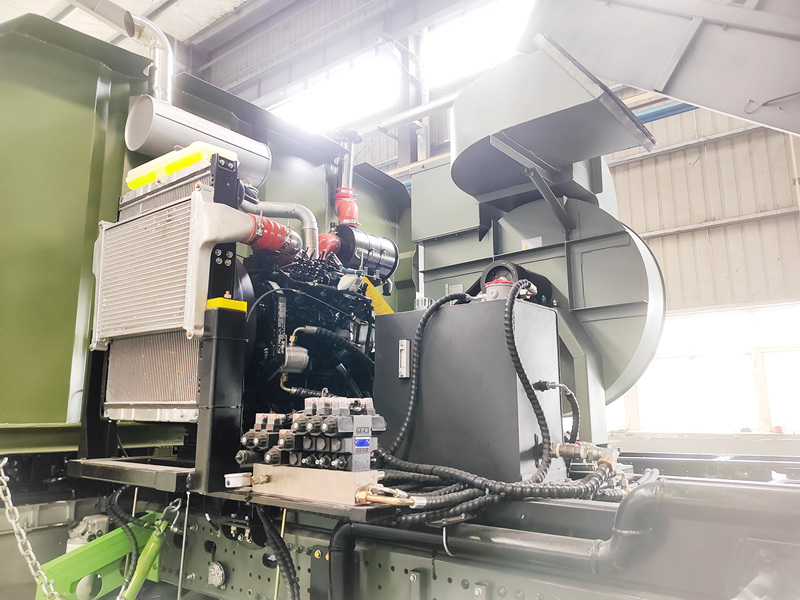

• Segédmotor: A Dongfeng Cummins B140 33 dízelmotorral felszerelt gép az utcaseprőgép felső rendszereinek (fúvó, vízszivattyú stb.) működtetésére szolgál, stabil teljesítményt és alacsony energiafogyasztást biztosítva.

• Seprőrendszer:

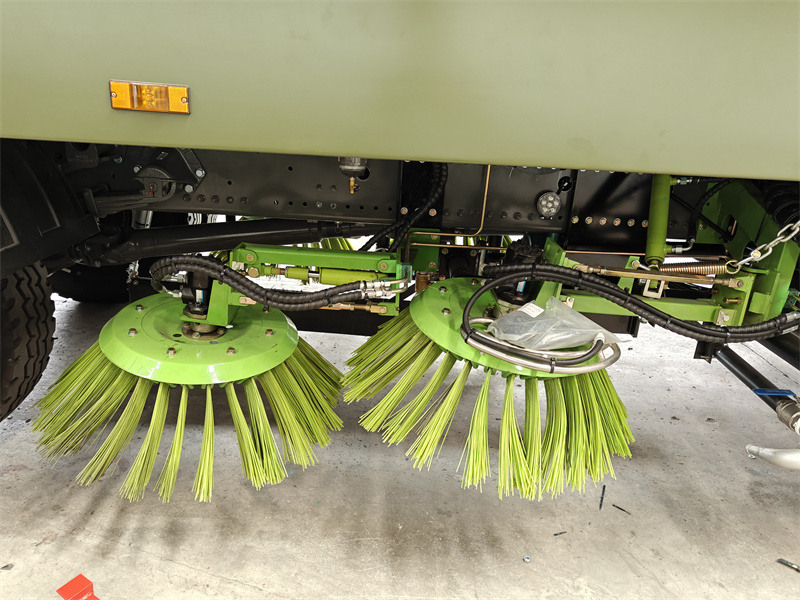

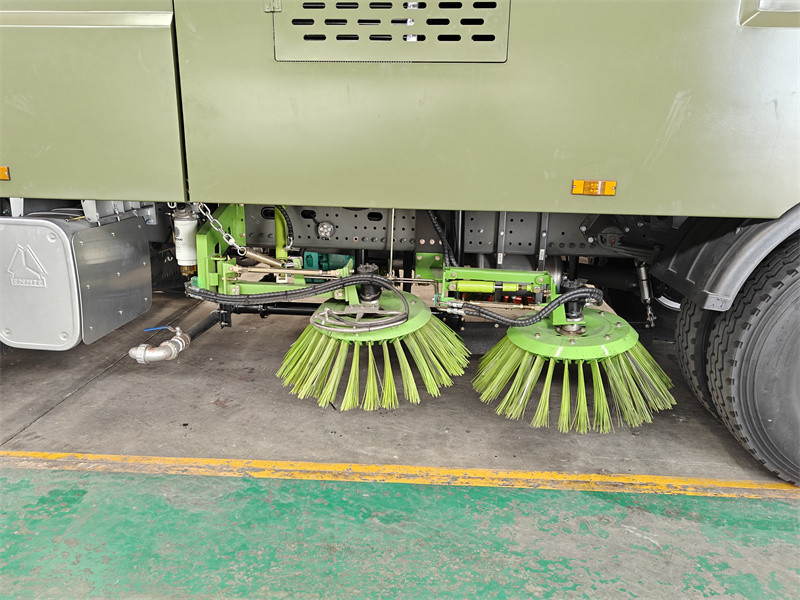

◊ Ecsetek: 4 kefével (mindkét oldalon 2) felszerelve, amelyek több kombinált seprési módban is képesek működni.
◊ Seprési szélesség: A maximális seprési szélesség eléri a 3,5 métert, ami magas működési hatékonyságot biztosít.
◊ Max. seprési kapacitás: Akár 60 000 m³/h.
◊ Működési sebesség: 3-20 km/h, az útfelület szennyeződési szintjétől függően állítható.

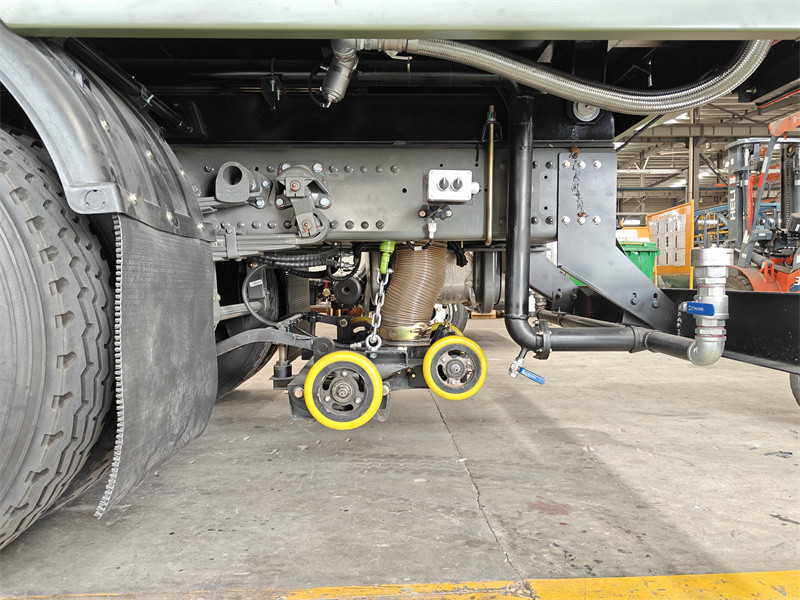

• Szívórendszer:
Széles bemenetű szívónyílással rendelkezik, amely a ventilátorral együttműködve hatékonyan gyűjti össze és szállítja a kefék által összegyűjtött törmeléket a szemetestartályba.

• Nagynyomású mosórendszer:
◊ Nagynyomású szivattyú: Németország PINFL PF36 nagynyomású dugattyús szivattyú (üzemi sebesség 1150 ford/perc, nyomás 16 MPa, áramlási sebesség 150 l/perc), rendkívül nagy nyomású vizet szállít a makacs foltok eltávolítására.
◊ Mosási szélesség: A nagynyomású mosó szélessége 2,5 méter.
◊ Fúvóka elrendezése: A hatékony talajöblítéshez több mosófúvóka van felszerelve a fülke elejére.
• Alacsony nyomású pormentesítő rendszer:
◊ Alacsony nyomású szivattyú: Hangzhou Weilong 60/90 alacsony nyomású vízszivattyú 60 m³/h áramlási sebességgel. A kefék előtt további, legyező alakú fúvókák találhatók a permetpor elnyomása érdekében, megakadályozva a másodlagos porszennyezést működés közben.

• Ventilátorrendszer:
◊ Weiye ventilátort használ, amely nagy légnyomást és nagy légáramlást biztosít, hogy erőteljes szívóerőt hozzon létre a szívónyílásnál, biztosítva az alapos hulladék-visszanyerést. Öntisztító funkcióval van felszerelve, amely automatikusan eltávolítja a ventilátor belsejében felhalmozódott port és törmeléket, fenntartva a hatékony működést.
◊ A kefék elé fúvókák is vannak felszerelve, amelyek lehetővé teszik a mosás és a seprés tökéletes összehangolását.
»III..Működés és vezérlés
A jármű két üzemirányító rendszerrel van felszerelve a rugalmas és hatékony működés érdekében:

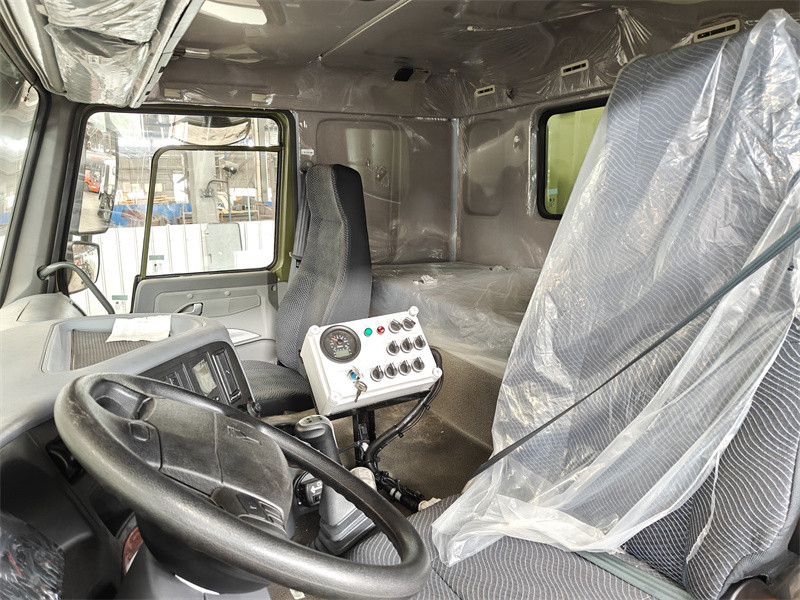

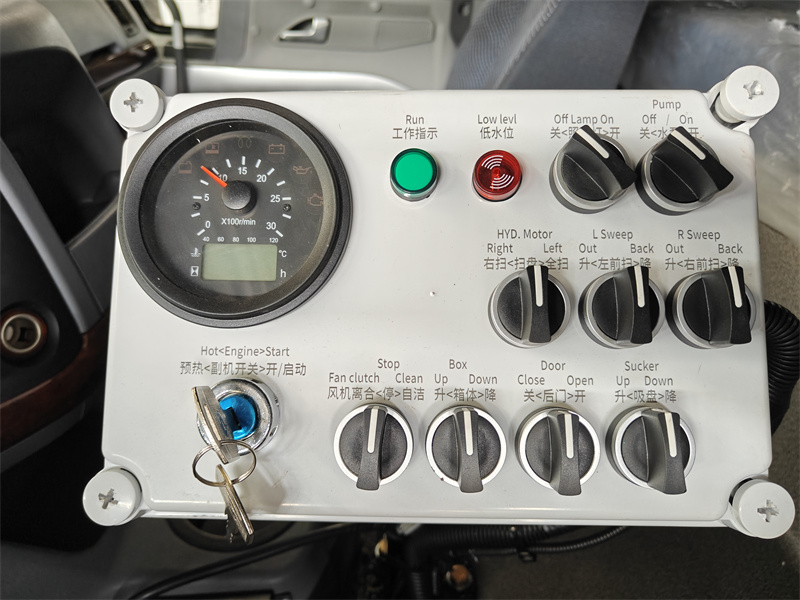

1. Vezérlőpult a fülkében: Integrálja az összes főbb funkció vezérlését és kijelzését, lehetővé téve a kezelő számára, hogy a legtöbb feladatot a fülke elhagyása nélkül végezze el. Tartalmazza:
★ Kijelző egység: Segédmotor fordulatszámmérője, üzemállapot-jelzők, alacsony vízszintre figyelmeztető lámpa.
★Funkciókapcsolók: Világításkapcsoló, vízpumpa kapcsoló.
★ Vezérlőgombok:

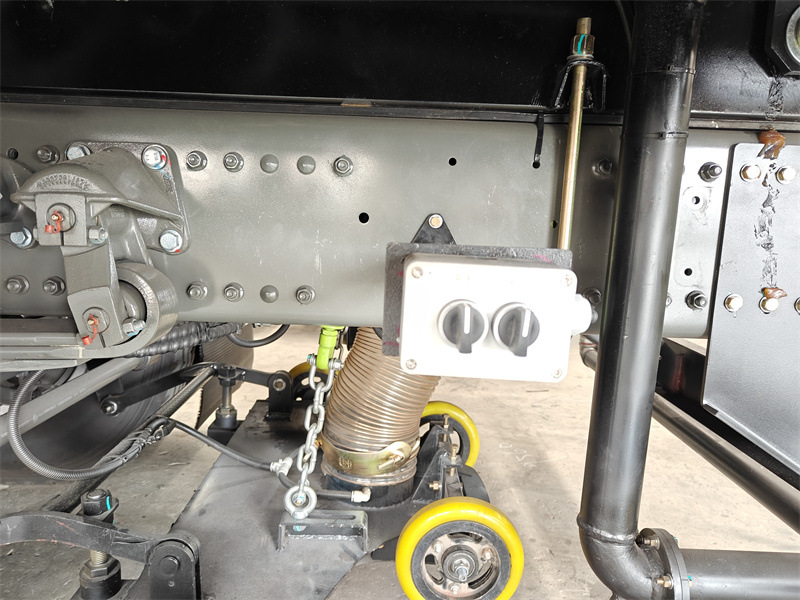

2. Kiegészítő vezérlődoboz a szívónyílás közelében:
A kényelmes kezelhetőség jegyében tervezett másodlagos vezérlődoboz a következőket tartalmazza:
Hátsó ajtó nyitó/záró gomb
