HOWO tisztító seprőgép teherautó szerkezeti elrendezése

A HOWO takarító-seprő teherautók a modern higiéniai műveletek alapvető speciális berendezései, amelyek integrálják a seprést, a porszívózást, a nagynyomású mosást és az útfelület tisztítását. Több feladatot is el tudnak végezni egyetlen művelettel, beleértve az úti szemét seprését, a portalanítást és a szegélykő mosását. Hatékonyan elnyomják az úti port, javítják a levegőminőséget, és hozzájárulnak a városok normalizált és finomított higiéniájához és hosszú távú ökológiai környezetgazdálkodásához.

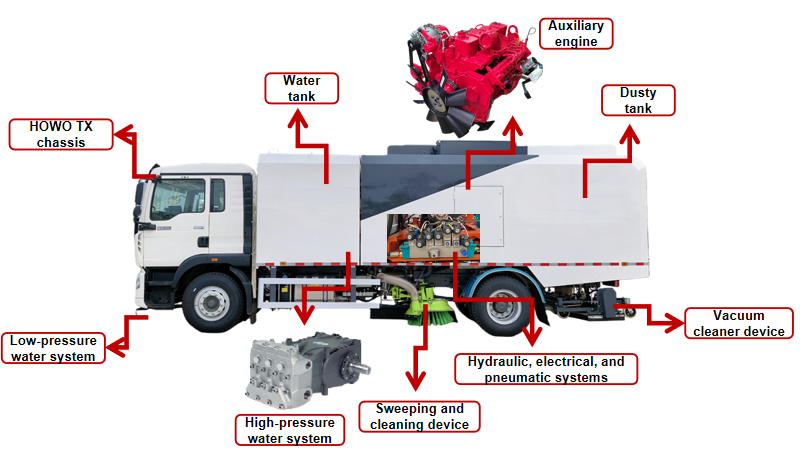

⇒ A jármű teljes elrendezési diagramja:

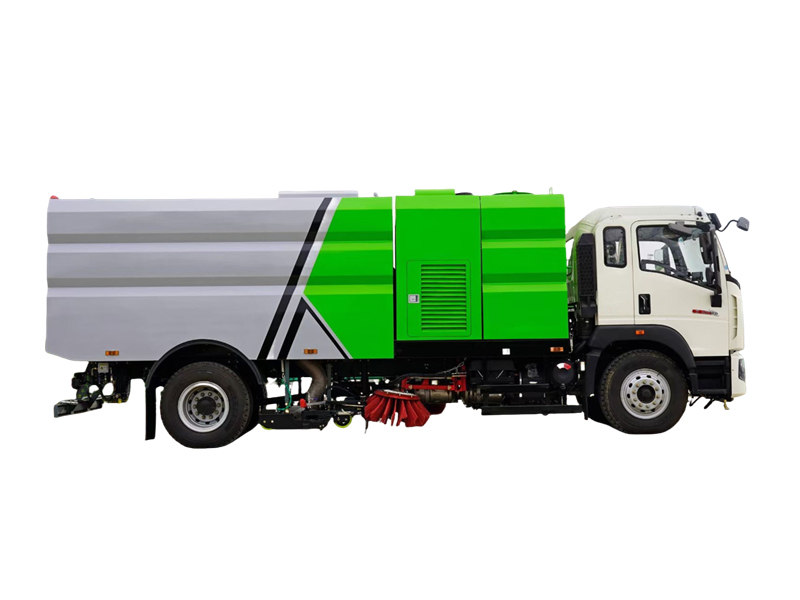

A HOWO tisztító-seprőgépkocsi elrendezési rajza azt mutatja, hogy a felépítmény egy karosszériaelemből, alvázplatformból, seprő- és mosóberendezésből, porgyűjtő berendezésből, energiaellátó rendszerből, nagynyomású vízrendszerből, alacsony nyomású vízrendszerből, locsolórendszerből, hidraulikus rendszerből, elektromos rendszerből és levegőrendszerből áll. A munkaeszköz két seprőtárcsa, egy középen elhelyezett széles szívófúvóka és egy V alakú szórórúd központi elrendezését alkalmazza.

1. A tartályszerelvény elrendezése optimalizálja:

● A tisztavíz-tartályok függetlenül helyezkednek el az energiaellátó rendszer előtt, csökkentve az energiaellátó rendszer zajának és az elektromágneses sugárzásnak a fülkére gyakorolt ​​hatását.

● A tisztavíz-tartály egy másik részét a szemeteskukába integrálták, javítva a helykihasználást, és a szemeteskuka térfogatát 6 m³-re, a víztartályét pedig 5 m³-re növelve.

● A szemeteskukában nagy átfolyási sebességű, nagynyomású fúvókák vannak felszerelve a gyors öblítéshez és öntisztításhoz.

● Mind a tisztavíz-tartály, mind a szemeteskuka rozsdamentes acélból készült, ami kiváló korrózióállóságot biztosít és meghosszabbítja a szerkezeti elemek élettartamát.

● A háromszög alakú hajlított kialakítás és a felül hajtott él elkerüli az éles szögeket, így újszerű és kifinomult összhatást eredményez.

2. Adaptív vezérlésű seprőberendezés:

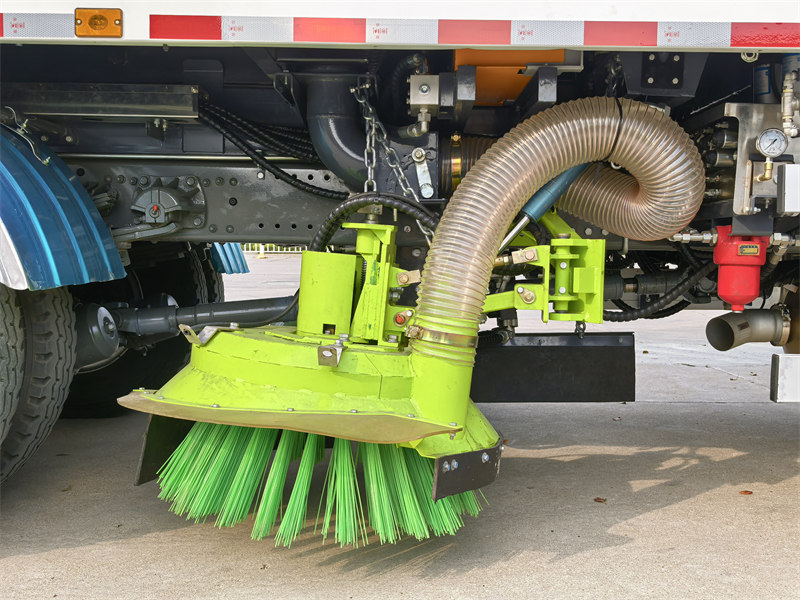

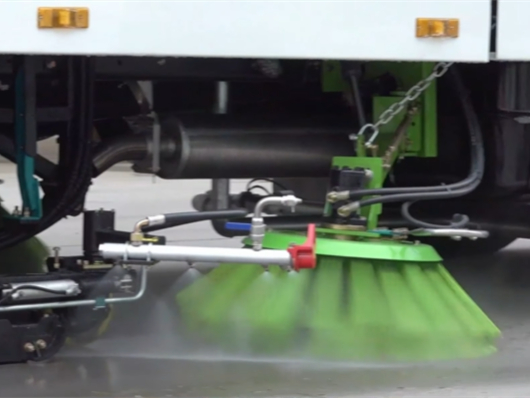

● Ütközés-elkerülő tervezés: A bal és jobb oldali seprőtárcsák, valamint a permetezőrúd szerkezete automatikus akadályelkerülési védelemmel és visszaállítási funkciókkal rendelkezik, lehetővé téve a nehéz akadályok automatikus elkerülését.

● Nagy kopásállóságú kefék: A polipropilén, a polietilén alapanyagok, a szervetlen töltőanyagok és azok adalékanyagainak arányának módosításával kiváló súrlódási és kopásállóságú sörteformulát terveztek és fejlesztettek ki.

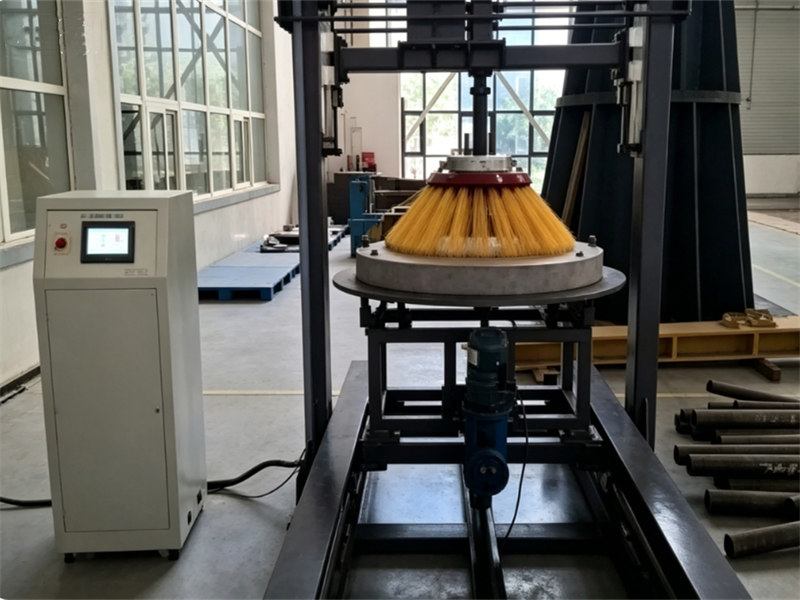

Ezzel egyidejűleg minden kísérleti formulán teljesítménytesztet végeztek. A nejlon alapú kefesörték 100%-kal növelték az élettartamot, így 50%-kal csökkentették a felhasználói üzemeltetési költségeket.

3. Nagy hatékonyságú porgyűjtő berendezés:

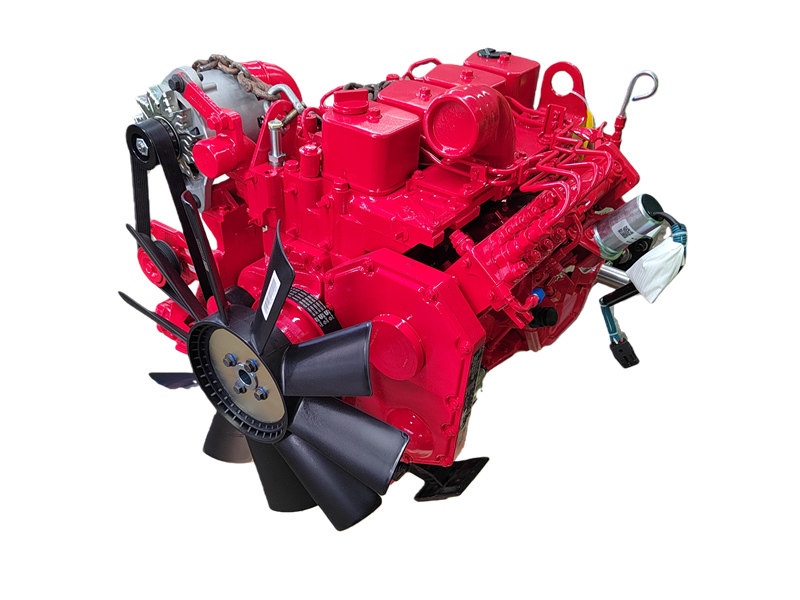

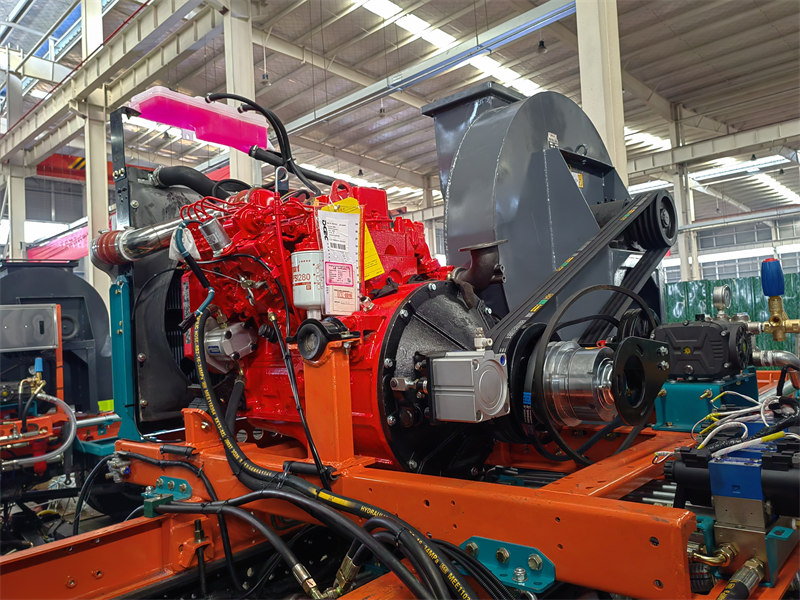

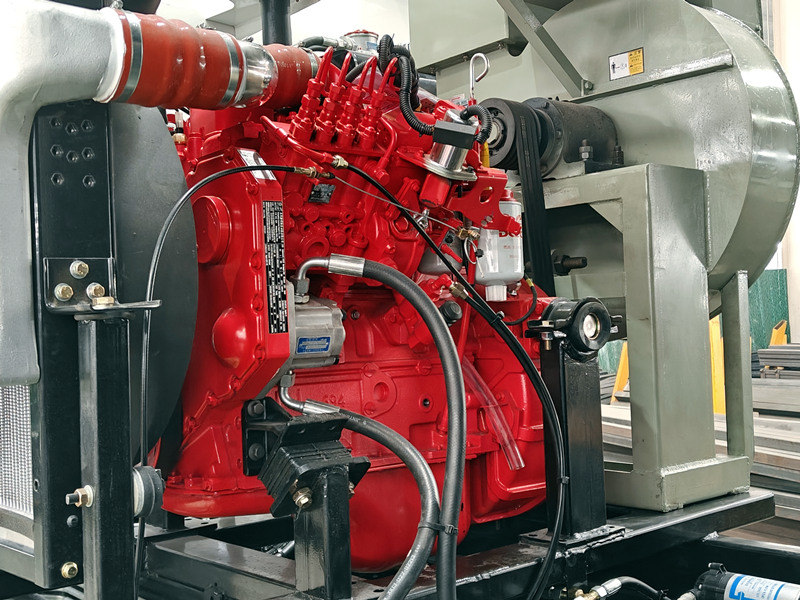

● Fő áramforrás, segédmotor:

A légcsatorna-rendszer a seprőgép pneumatikus szállítórendszerének alapja. Három fő részből áll: a szívófejből, a burkolati csőből és a ventilátorból, amelyek meghatározzák a törmelék szívóerejét.

● Nagy hatékonyságú tapadókorong:

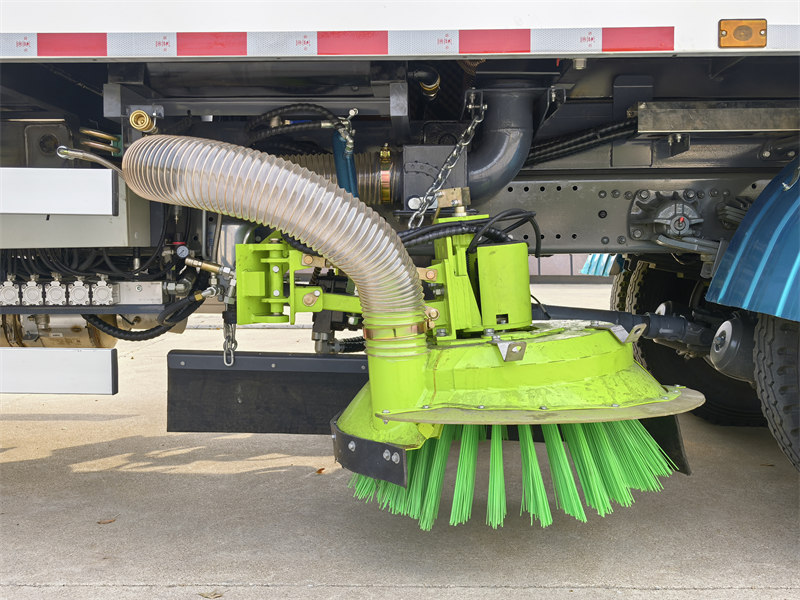

♦ A porgyűjtő berendezés a jármű hátsó tengelye előtt található, egy lebegő szívófejjel és kettős légcsatorna-szerkezettel.

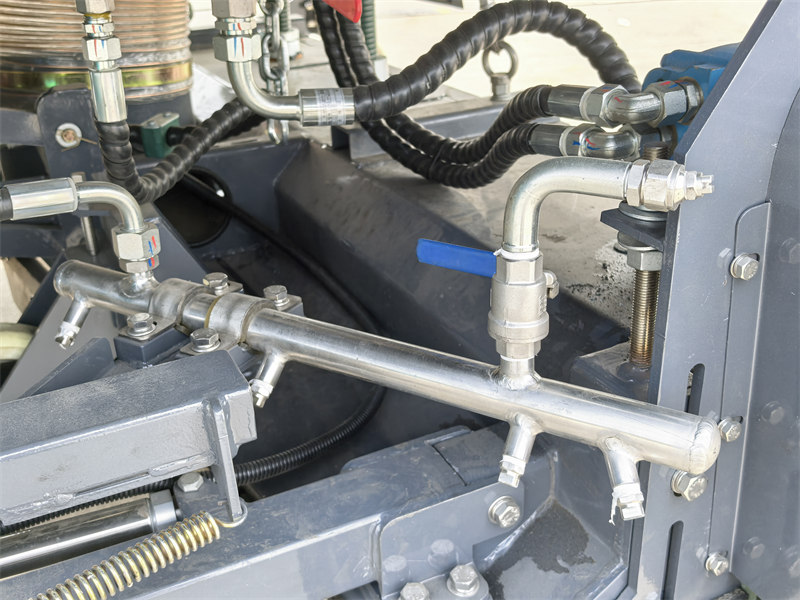

♦ Széles szívószélességgel rendelkezik, és belül egy nagynyomású vízpermetező rúddal van felszerelve, mindkét oldalon bal és jobb oldali vízpermetező rúddal.

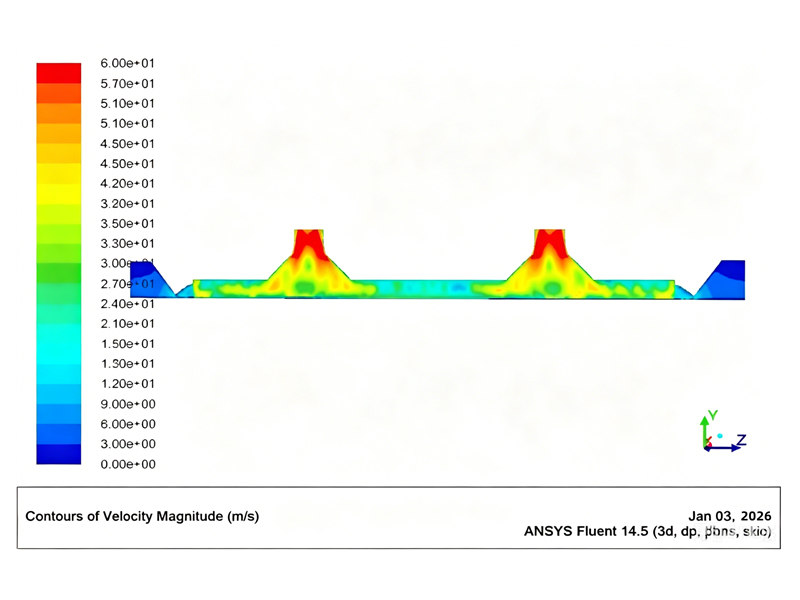

♦ Az optimalizált légáramlásnak és a szívófej szerkezetének köszönhetően a szívóteljesítmény megnő, ami erős szívóerőt és 98%-os tisztítási hatékonyságot eredményez.

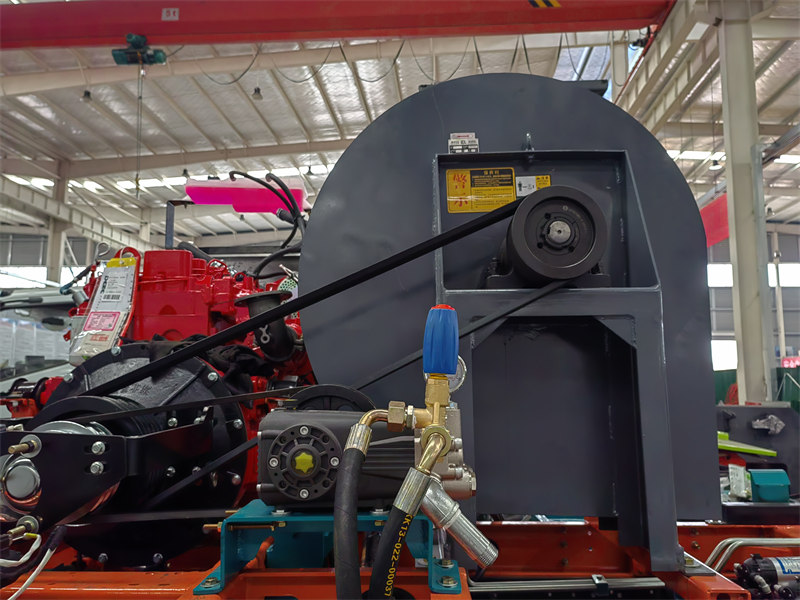

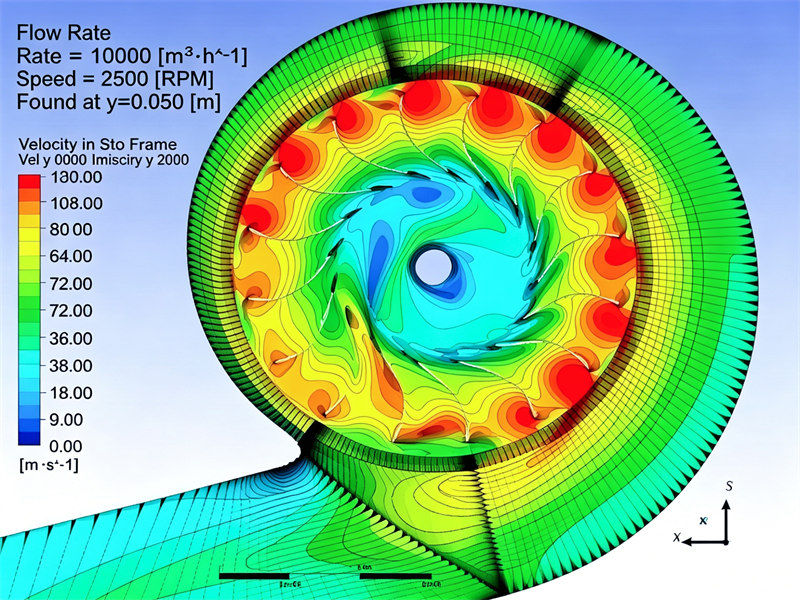

● Centrifugális ventilátor:

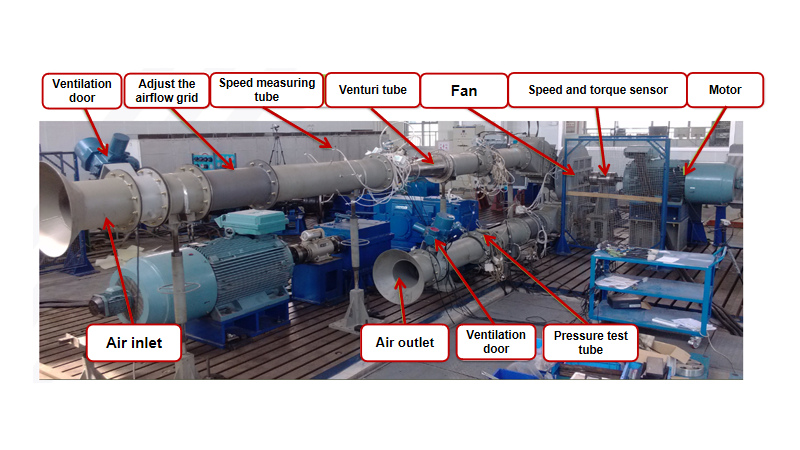

♦ Egy saját fejlesztésű nagynyomású centrifugális ventilátornak köszönhetően a maximális légáramlás eléri a 12000 m³/h-t.

♦ A ventilátor magas össznyomással és magas hatásfokkal büszkélkedhet, több mint 15%-kal növelve a mechanikai hatásfokot és 25%-kal a légnyomást.

♦ A pengék speciális acélból készülnek, és egyedi pengeformájuk rendkívül kopásállóvá teszi őket.

4. Biztonságos és megbízható nagynyomású vízrendszer:

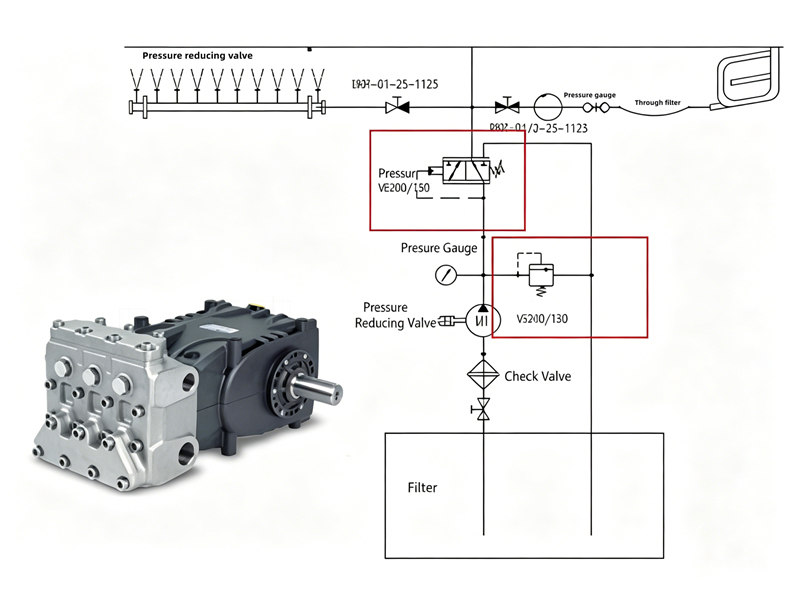

● A nagynyomású vízrendszer kettős túlnyomásvédelemmel rendelkezik:

♦ Az első szintű védelmet egy tehermentesítő szelep biztosítja, amelyet 5 MPa-ra állítanak be.

♦ A második védelmi szintet egy túlfolyószelep biztosítja, amelyet 7 MPa-ra állítanak be.

Amikor a kézi szórópisztoly hirtelen átvált permetezésről zárt üzemmódra, a rendszernyomás hirtelen megemelkedik. Előfordulhat, hogy a tehermentesítő szelepnek nincs ideje reagálni, ilyenkor a biztonsági szelep azonnal kinyílik, biztosítva a vízszivattyú és a vízrendszer egyéb alkatrészeinek biztonságosabb és megbízhatóbb működését.

● Pneumatikus csőtisztító funkció:

♦ A nagynyomású vízrendszer gyorscsatlakozós fagyálló vízfúvó eszközzel van felszerelve, hogy megakadályozza a vízrendszer alkatrészeinek befagyását alacsony téli hőmérsékleten.

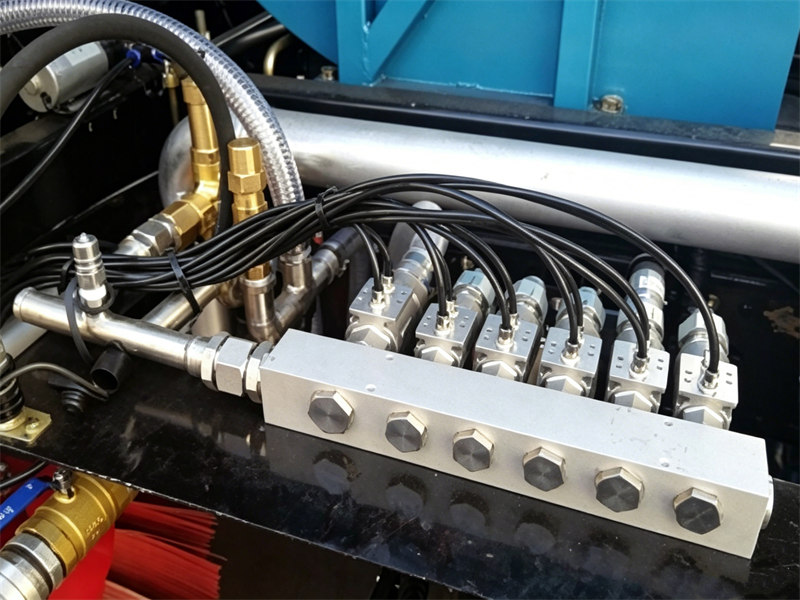

♦ A nagynyomású vízelosztó szelep pneumatikus integrált vízszelep-szerelvényt használ, amely könnyen karbantartható és rendkívül megbízható.

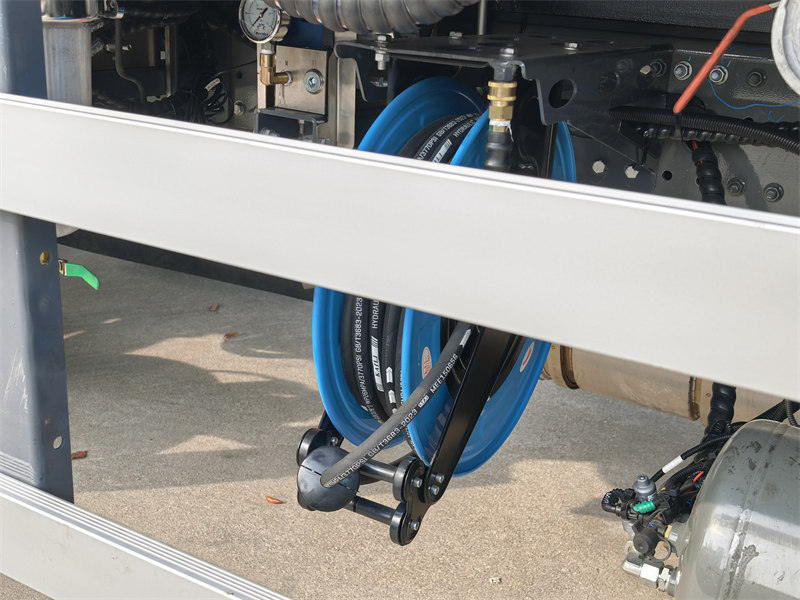

♦ Automatikus tömlődobbal és nagynyomású vízpisztollyal felszerelve célzott tisztítást és járműkarbantartást végezhet.

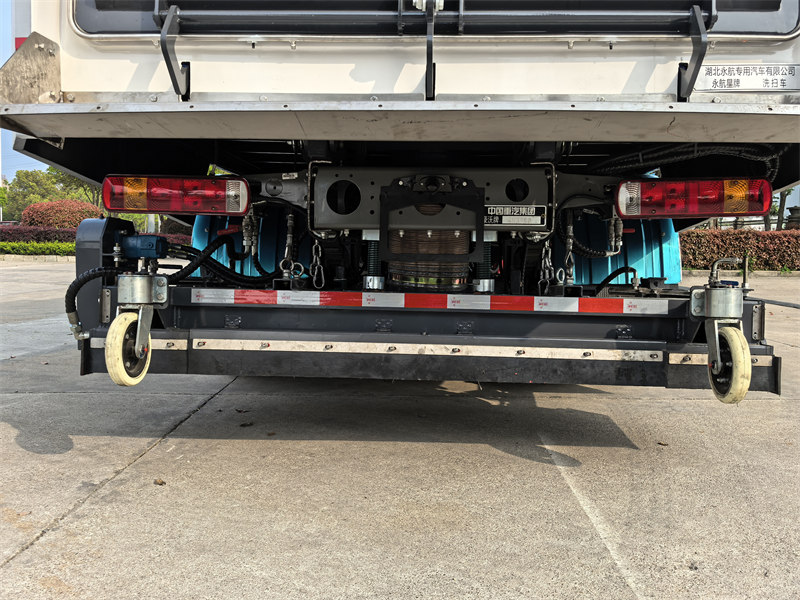

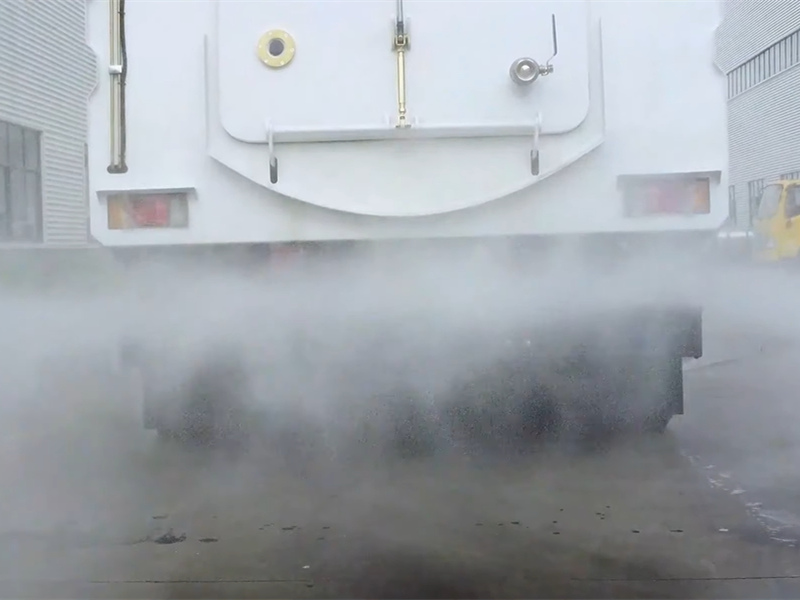

♦ A jármű hátuljára egy hátsó permetező rendszer van felszerelve a pormentesítés érdekében.
