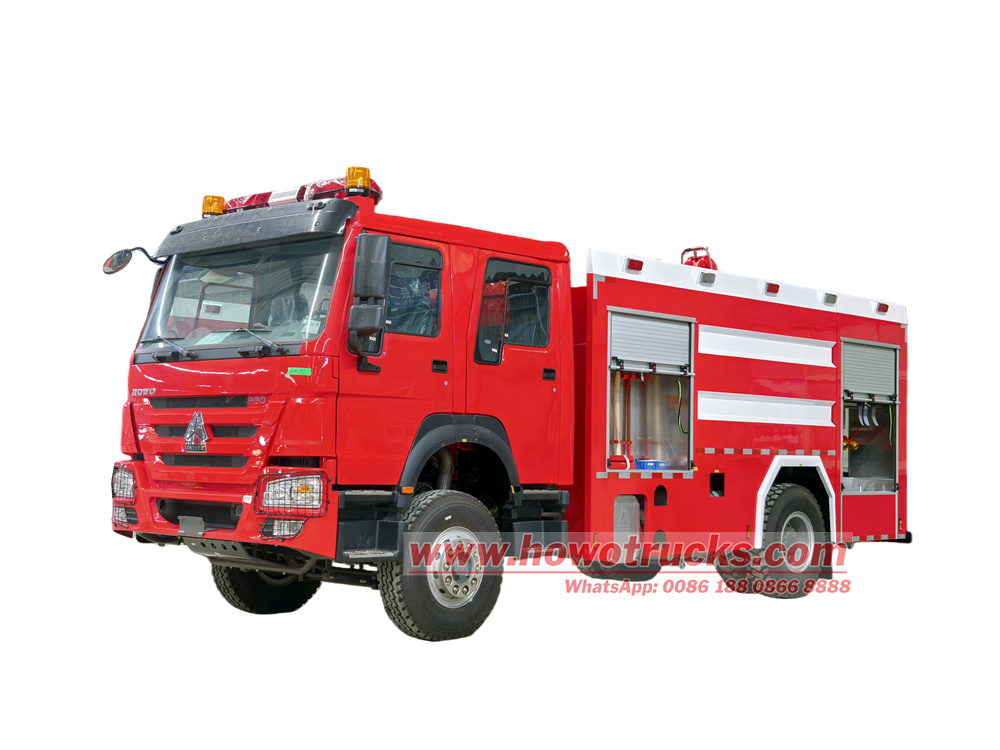

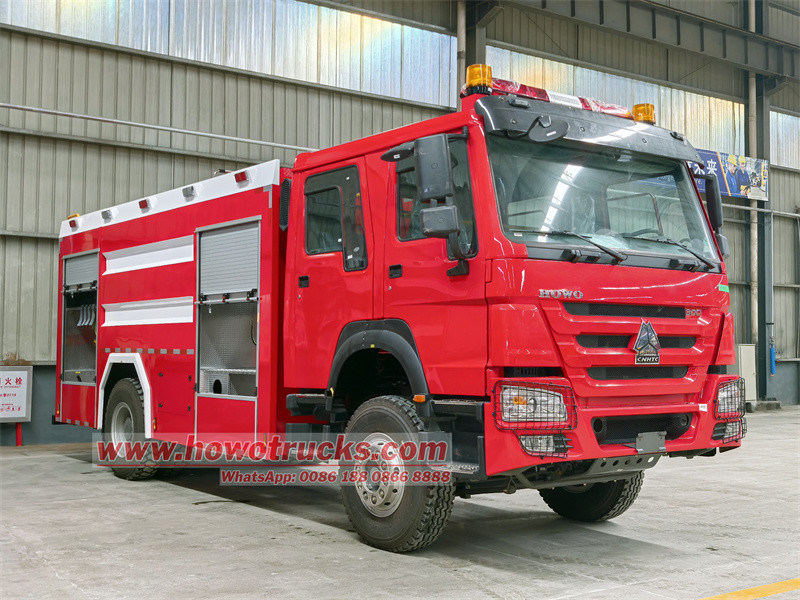

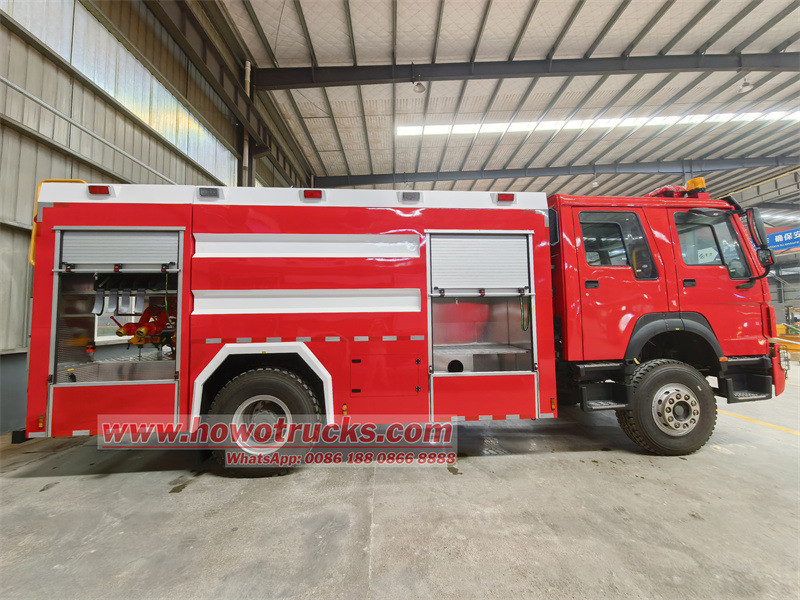

Sinotruk HOWO mentőszivattyús teherautó rendőrségnek

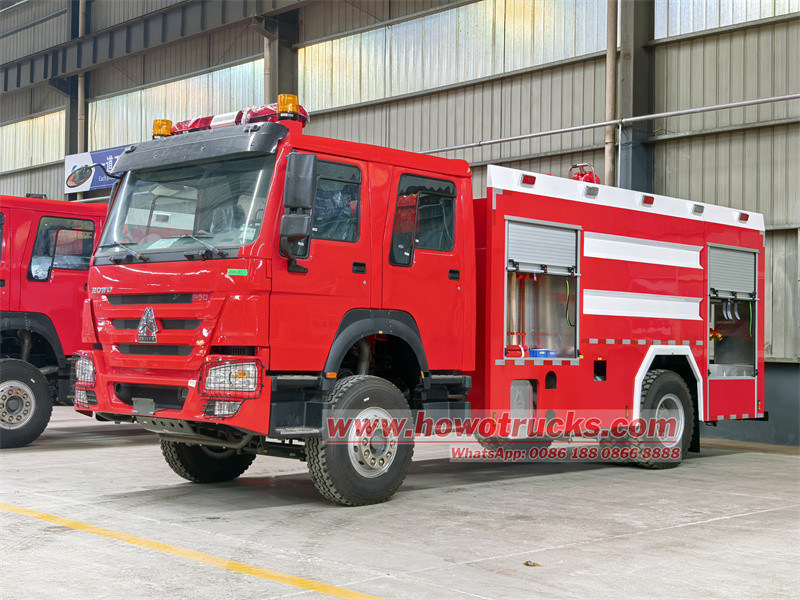

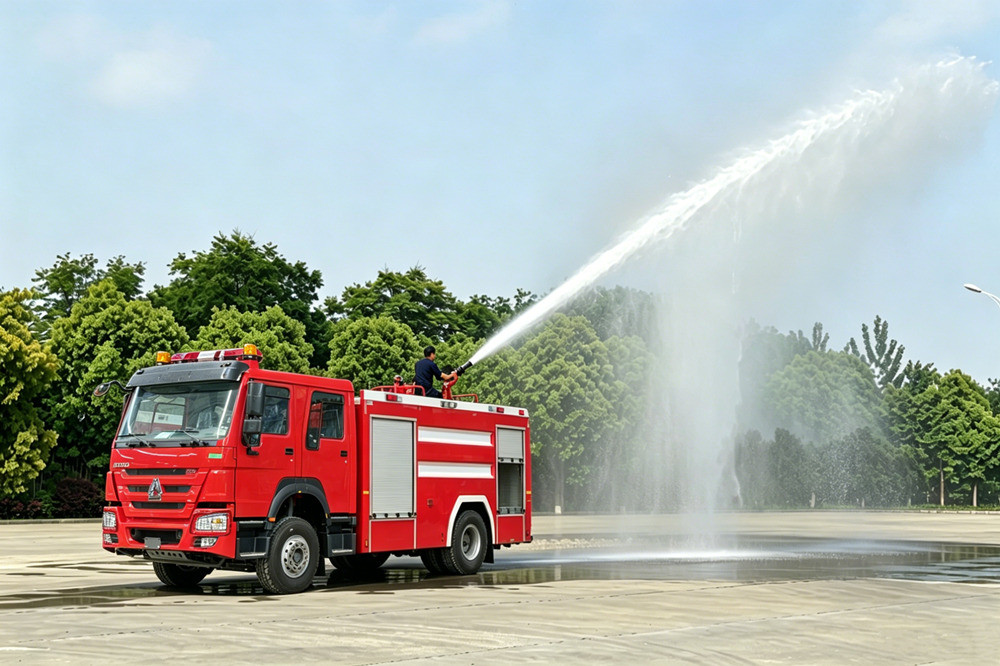

A Howo 5 köbméteres habosító tűzoltóautója egy Sinotruk HW76 fülkével, 4600 mm-es tengelytávval, WEICHAI WP10.300E22 motorral és HW19710 sebességváltóval van felszerelve. A felépítmény elején egy felszerelésrekesz található, amelyben különféle tűzoltó felszerelések találhatók, míg a középső részben egy 4 köbméteres szénacél víztartály és egy 1 köbméteres habtartály található. Hátul a szivattyúház található, amely egy CB10/60-RS tűzoltó szivattyúval, vezérlőpanellel és néhány tűzoltó felszereléssel van felszerelve. A tetőre egy PL8/48 tűzjelző monitor található.
Munkaképesség :
5000LKabin típusa :
HOWO HW76Hajtásrendszer :
4X2Tengelytáv (mm) :
4600Motorspecifikus :
300 HP / WEICHAI WP10.300E22Sebességváltó :
HW19710 , manual, 10 forwards & 2 reversesElső tengely (kg) :
9500Hátsó tengely (kg) :
16000kgA Sinotruk HOWO mentőszivattyús teherautó rendőrségnek egy rendkívül mobil, gyorsan reagáló, habszóró közepes méretű tűzoltóautó, amely alkalmas tűzoltási és mentési feladatokra városokban, településeken, ipari és bányászati vállalatoknál, valamint kikötőkben. A Sinotruk Howo HW76 alvázból átalakított, 300 lóerős motorral felszerelt jármű racionális elrendezéssel, megbízható teljesítménnyel, 5 köbméteres víz- és habrendszerrel, valamint kiváló minőségű tűzoltó szivattyúval és monitorral rendelkezik, így kiváló tűzoltási képességeket biztosít.

Üzemünk professzionális gyártója a teherautók területén,
garantáljuk, hogy minden termék vadonatúj és kiváló minőségű.
»II.Termékmeghatározás és bevezetés:
Gyártó:CS TRUCKS GROUP LIMITED
Jellemzők
Megbízható alváz: Egy Sinotruk HW76 alvázat, egy Weichai 300 lóerős motort és egy HW19710 sebességváltót használ, amely nagy teljesítményt és hatékony sebességváltót biztosít.
Gyakorlati tartály: Egy 4 köbméteres víztartály és egy 1 köbméteres habtartály, amely alkalmas kis és közepes méretű tüzek esetén kombinált víz- és habműveletekre.
Erős tűzoltóképesség: CB10/60-RS szivattyúval és PL8/48 tetőre szerelt vízágyúval felszerelve, amely nagy áramlási sebességet, gyors vízfelvételt és nagy hatótávolságot biztosít.
Ésszerű szerkezet: Világosan meghatározott zónák az első berendezések, a középső tartály és a hátsó szivattyúház számára, megkönnyítve a berendezésekhez való hozzáférést.
Széles körben alkalmazható: Alkalmas kezdeti tűzoltásra városi területeken, településeken, ipari és bányászati létesítményekben, olajraktárakban és vegyi üzemekben.
» II.Termékparaméter HO-hozWO300 LE-s habbal működő tűzoltóautó:
| HOWO 5cbm habvíz tűzoltóautó | |||
| Fő specifikáció | Teherautó márka | CS TEHERAUTÓK | |

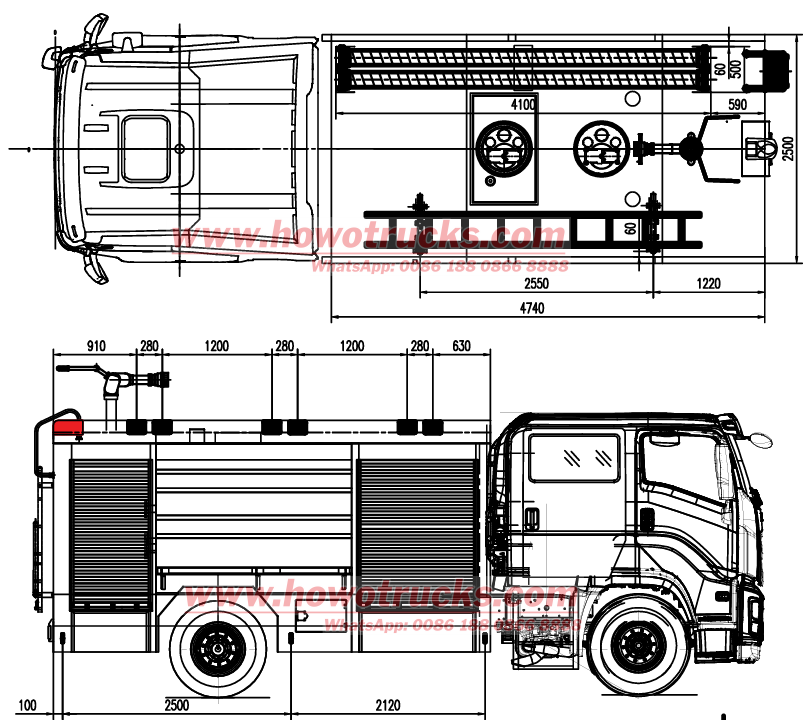

| Teljes méret (H * Sz * M) | 8580 × 2540 × 3660 mm | ||
| Kabin | HOWO HW76 fülke, kétsoros, klímával, elektronikus ablakokkal, USB-vel | ||
| GVW/Saját tömeg | 16000/10500 kg | ||
| Meghajtó modell | 4x2, balkormányos | ||
| Első/hátsó tengely terhelése | VGD95, 9500/MCX16, 16000 kg | ||
| Tengelytáv | 4600 mm | ||
| Gumiabroncs mérete és száma | 12.00R20,6+1 kerék | ||
| Terjedés | SINOTRUK HW19710, manuális, 10 első és 2 hátsó sebességváltó | ||
| Szín | Piros, standard. | ||
| Motor | Motor típusa | Soros hathengeres, vízhűtéses, négyütemű, feltöltős és töltőlevegő-hűtős, nagynyomású közös nyomócsöves | |
| Motormodell | WEICHAI WP10.300E22 | ||
| Lóerő | 300 LE/ 221 kW | ||
| Elmozdulás | 9,726 liter | ||
| Kibocsátás | EURO 2 | ||
| Felsőtest | |||
| Tartály | Kapacitás | 4000 literes víztartály,1000 literes habtartály | |
| Anyag | Víztartály szénacél, habtartály rozsdamentes acél | ||
| Tűzoltószivattyú | Modell | CB10/60-RS | |
| Nyomás | 1MPa | ||
| Maximális üzemi nyomás | 1,082 MPa | ||
| Max. megengedett bemeneti nyomás | 0,4 MPa | ||
| Fényáram | 60L/s | ||
| Max. szívási magasság | 7m | ||
| Névleges sebesség | 3200±50 fordulat/perc | ||
| Sebességarány | 1:1.44 | ||
| Tűzjelző | Modell | PL8/48 | |
| Folyik | 48 liter/s | ||
| Névleges üzemi nyomás | 0,8 MPa | ||
| Hatótávolság | Víz | ≥70 méter | |
| Hab | ≥60m | ||
| Hangmagasság-forgatás | - 45~+70° | ||
| Vízszintes forgatás | 0~360° | ||


» Ⅲ.Alvázkonfiguráció

• Vezetőfülke: A Sinotruk HW76 meghosszabbított vezetőfülkéje kiváló kilátást és kényelmes utazást biztosít.
• Tengelytáv: 4600 mm
• Motor: Weichai WP10.300E22 dízelmotor, 9,726 literes lökettérfogat, maximális teljesítmény 220 kW/300 LE.
• Terjedés: Sinotruk HW19710 sorozatú 10 sebességes kézi sebességváltó, amely tiszta sebességfokozatokat, magas sebességváltó-hatékonyságot és alkalmazkodóképességet kínál az összetett útviszonyokhoz.

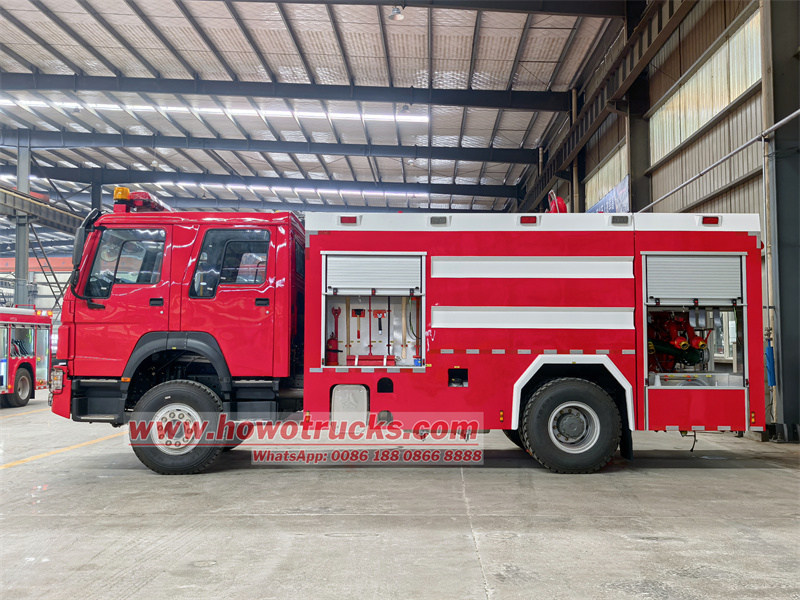

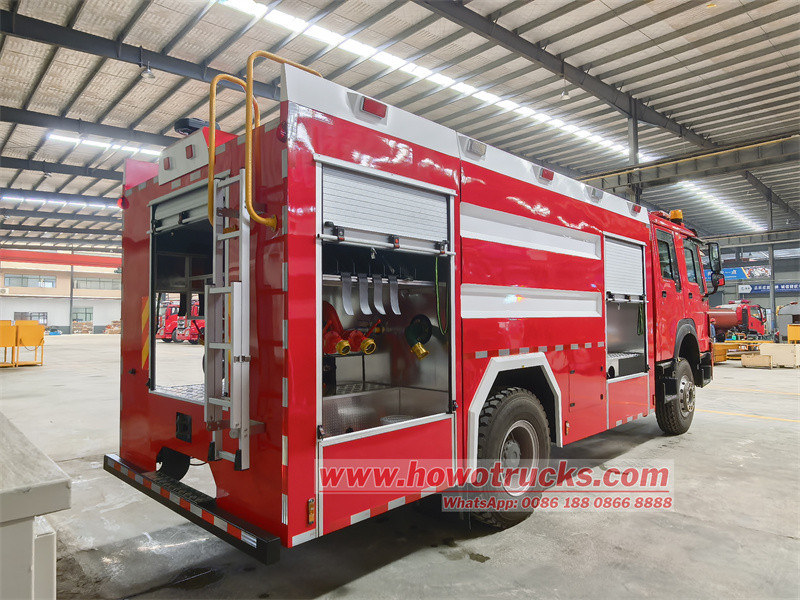

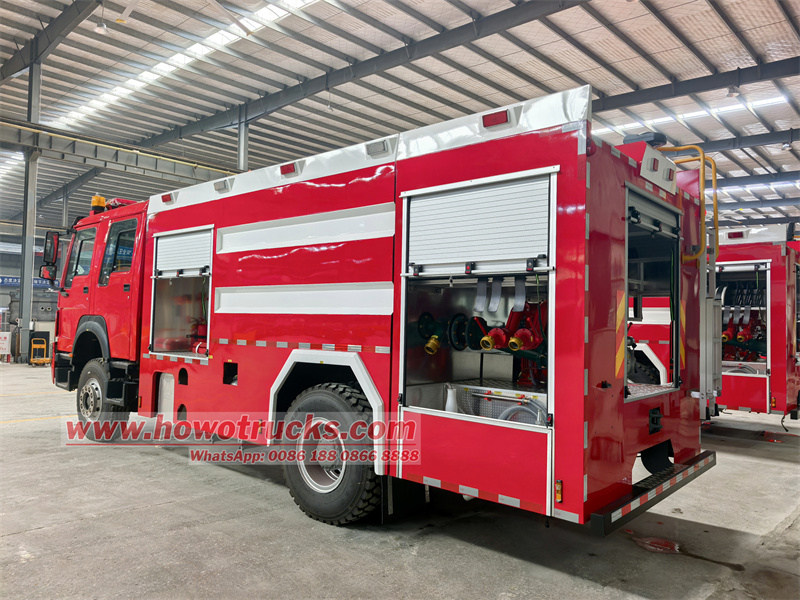

A felső szerkezet moduláris felépítésű, négy fő területre oszlik: gépház, víztartály, habtartály és szivattyúház.

1. Felszerelési szoba (elöl)
• A vezetőfülke mögött található, tágas teret kínál, teljes egészében fényes alumíniumötvözet mintázatú panelekkel van burkolva, és alumíniumötvözetből készült redőnyös ajtóval rendelkezik.
•Tárolhatóak benne a gyakran használt tűzoltó felszerelések, például tűzoltó lapátok, balták, csákányok, föld feletti és földalatti tűzcsapkulcsok, feszítővasak, derékbalták, gumikalapácsok, tömlőhidak, tömlővédők, tűzoltó készülékek stb. Ezeket a felszereléseket rögzített helyeken, egyértelműen felcímkézve és könnyen hozzáférhetően tárolják.

2. Folyadéktartályok (középső rész)
• Víztartály kapacitása: 4 köbméter, szénacél, belső terelőlemezekkel a vezetés közbeni lengés csökkentése érdekében.
• Habtartály kapacitása: 1 köbméter, a víztartálytól elkülönítve, rozsdamentes acél.

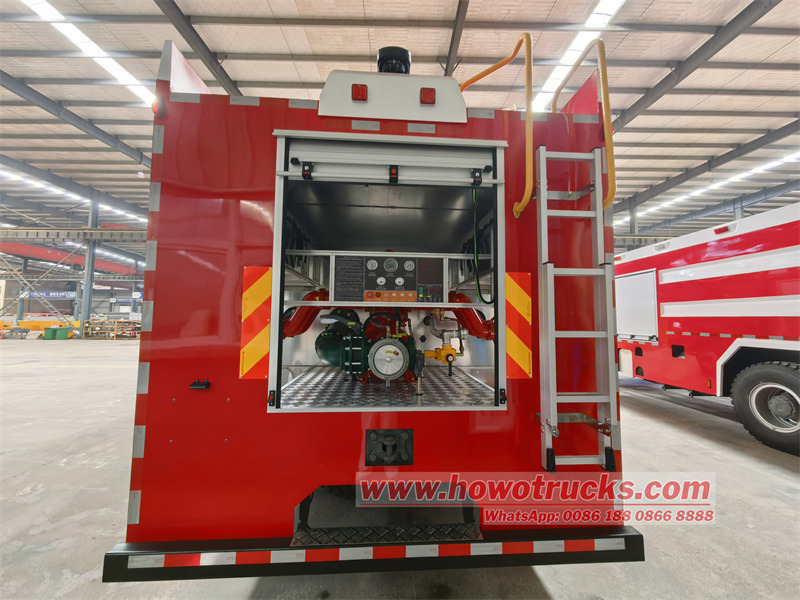

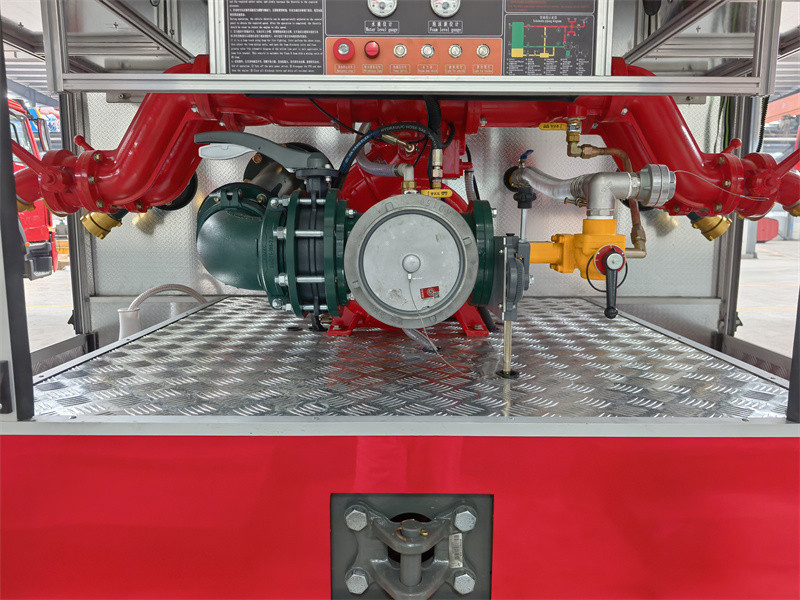

3. Szivattyúház (hátsó rész)
A hátsó szivattyúház a jármű teljesítményének központja; minden tűzoltási művelet a szivattyúház rendszerére támaszkodik.
• Alumíniumötvözetből készült redőnyös ajtóval és alumíniumötvözet kerettel rendelkezik.

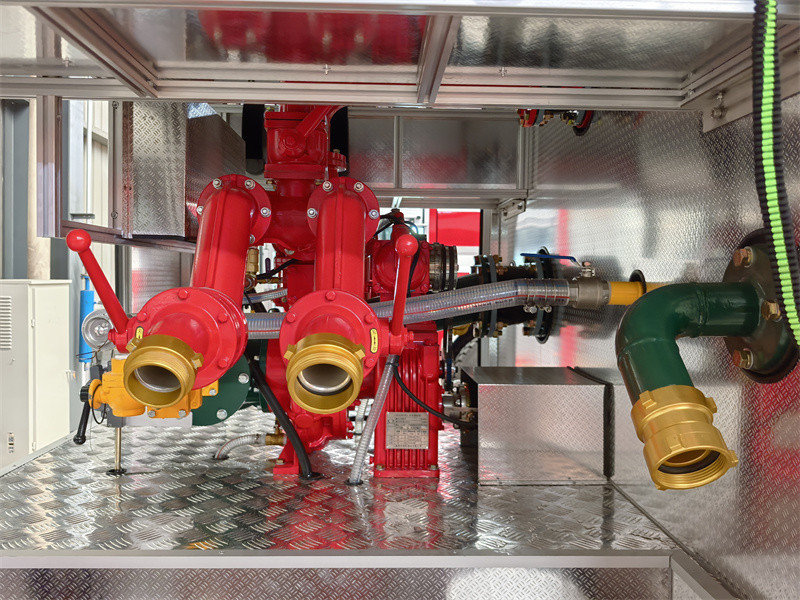

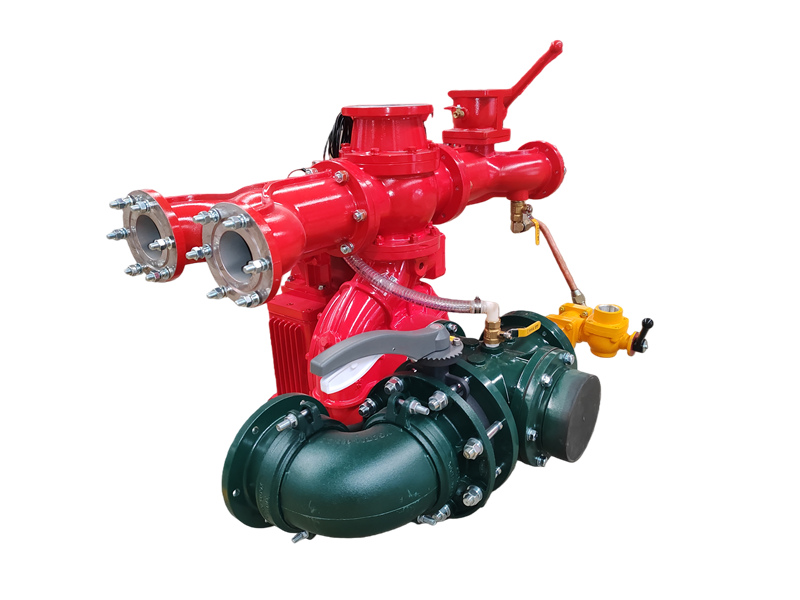

• Tűzoltószivattyú: CB10/60-RS alacsony nyomású tűzoltószivattyúval felszerelve,
Névleges áramlási sebesség 60L/s @ 1.0MPa,
Maximális szívási mélység 7 m,
Bemelegítési idő ≤50s,
Maximális vákuum ≥85kPa
| Tűzszivattyú modell | Fényáram(L/s) | Nyomás(MPa) | Szivattyútengely sebessége(fordulat) | Teljesítmény (kw) | Szívási mélység (m) | Maximális üzemi nyomás |
| CB10/60-RS | 60 | 1.0 | 3200±50 fordulat/perc | 99,71 | 3 | 1,082 MPa |
| 42 | 1.3 | 3528±50 fordulat/perc | 109.18 | - | ||
| 30 | 1.0 | 3326±50 fordulat/perc | - | 7 | - |

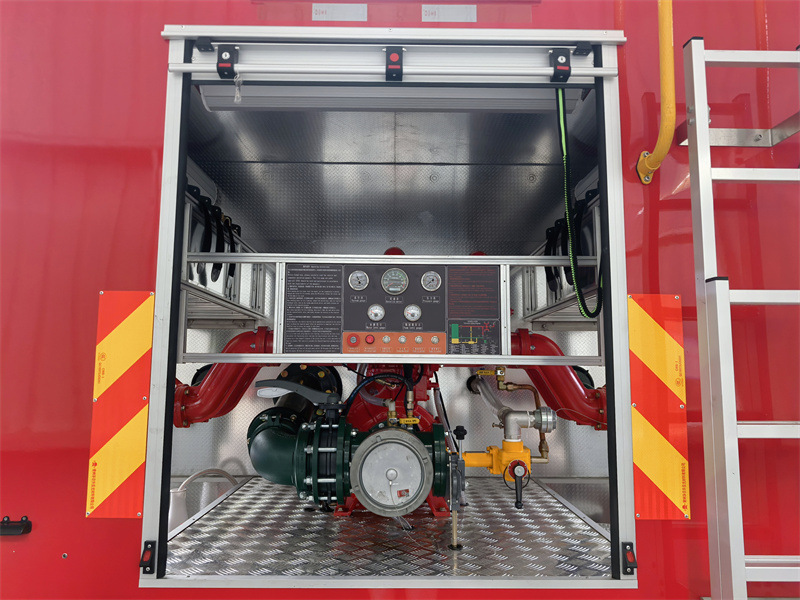

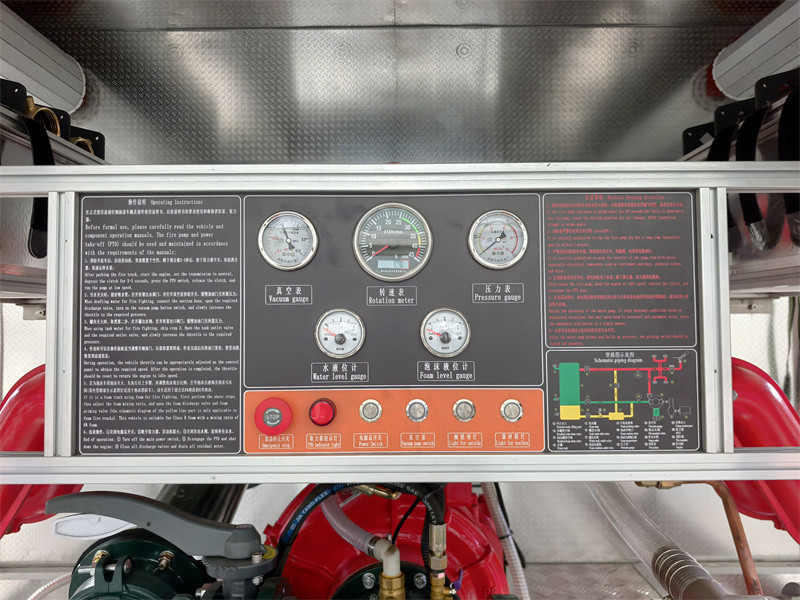

• Vezérlőpult:
Integrált kezelési utasításokkal, óvintézkedésekkel, csővezeték-rajzzal és vákuummérő, fordulatszámmérő, nyomásmérő, vízszintmérő, habszintmérő stb. jelzőkkel; gombok a vészleállító kapcsolóhoz, a mellékhajtás jelzőhöz, a főkapcsolóhoz, a vákuumszivattyúhoz, az oldalsó világításhoz és a berendezésdoboz jelzőjéhez; intuitív kezelés.

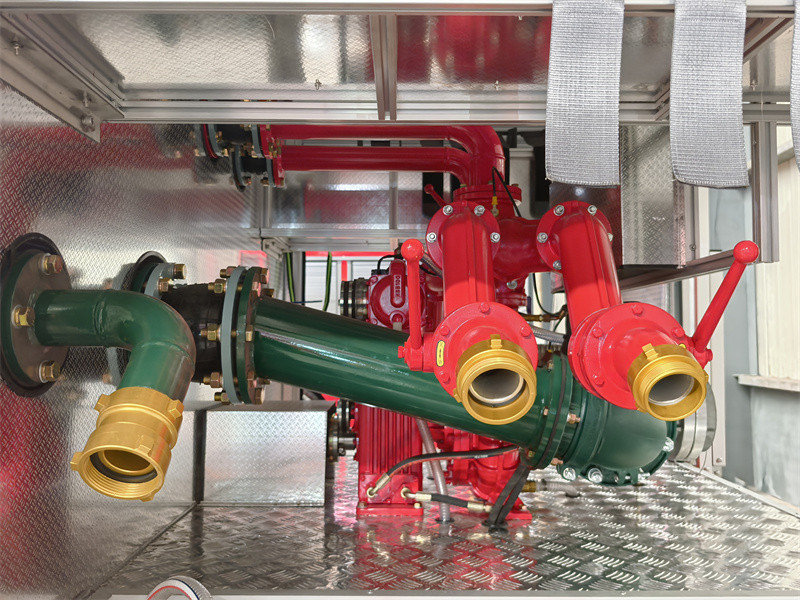

• Csővezetékrendszer:
Tartalmaz egy DN150-es szivattyúbemenetet, két DN100-as külső vízbemenetet a tartály mindkét oldalán, valamint egy-egy DN80-as és egy-egy DN65-ös kimenetet a szivattyú mindkét oldalán. Lehetővé teszi a tartály önfelszívó funkcióját, a külső vízellátást, a víz vagy habkeverék tartályon belüli kiadását, valamint a tűzjelzők/tömlők egyidejű működtetését.

• Tűzoltó felszerelés:

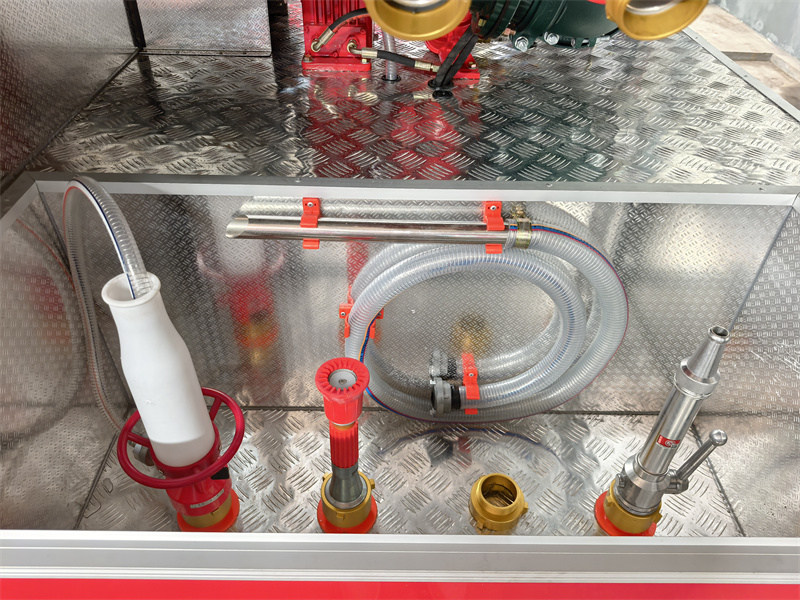

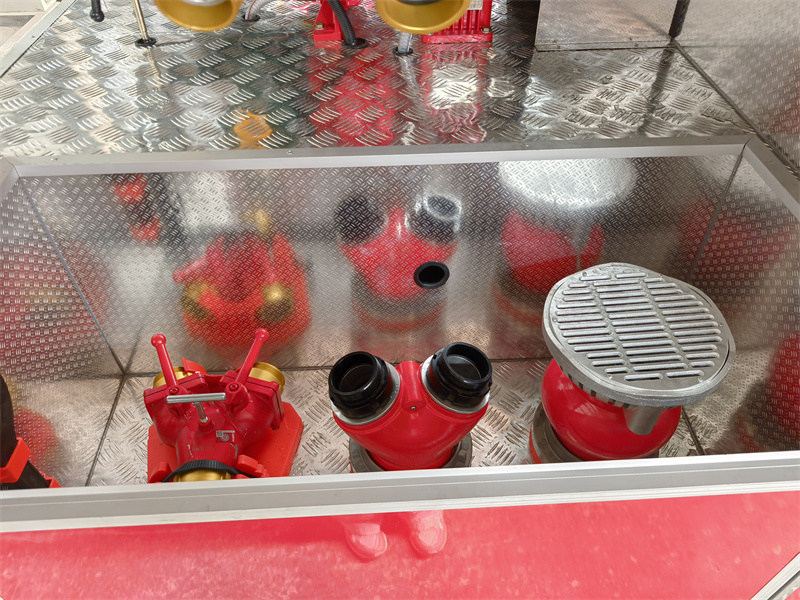

A szivattyúház tűzoltótömlőkkel, habpisztolyokkal, reduktorokkal, habszívó csövekkel, vízgyűjtőkkel, szűrőkkel, elosztókkal és tűzoltótömlőkkel van felszerelve.

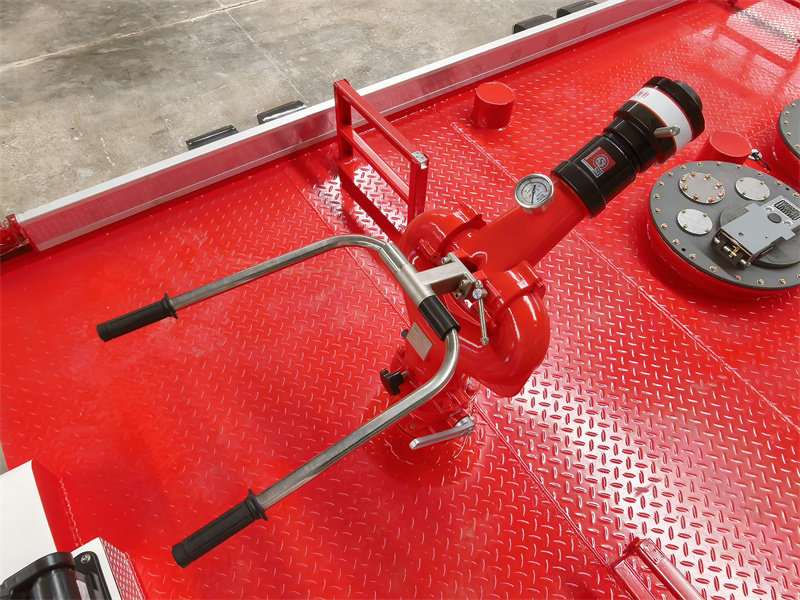

4. Tartálytetőre szerelhető tűzjelző:
Modell: PL8/48, áramlási sebesség 48L/s, hatótávolság ≥70m víz esetén, ≥60m hab esetén, 360° vízszintes forgás, -45°~+70° emelkedés. Alkalmas nagy kiterjedésű tüzek nagy távolságú oltására, magasban lévő tűzpontok oltására és a személyzet számára hozzáférhetetlen veszélyes területeken lévő tüzek oltására. Ez a teljes jármű legagresszívabb kimeneti vége.
» Ⅴ. Tesztelés:
